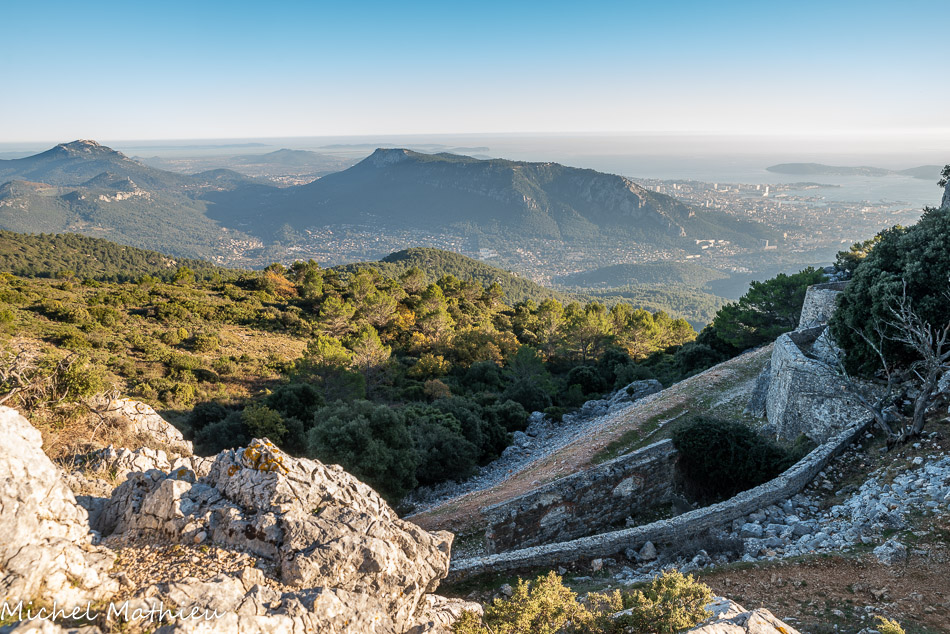

Vue du Mont Caume
Mont Faron, Toulon, Presqu'île de saint-Mandrier, Cap Sicié, le Baou des 4 Aures.
2
Vue du Mont Caume

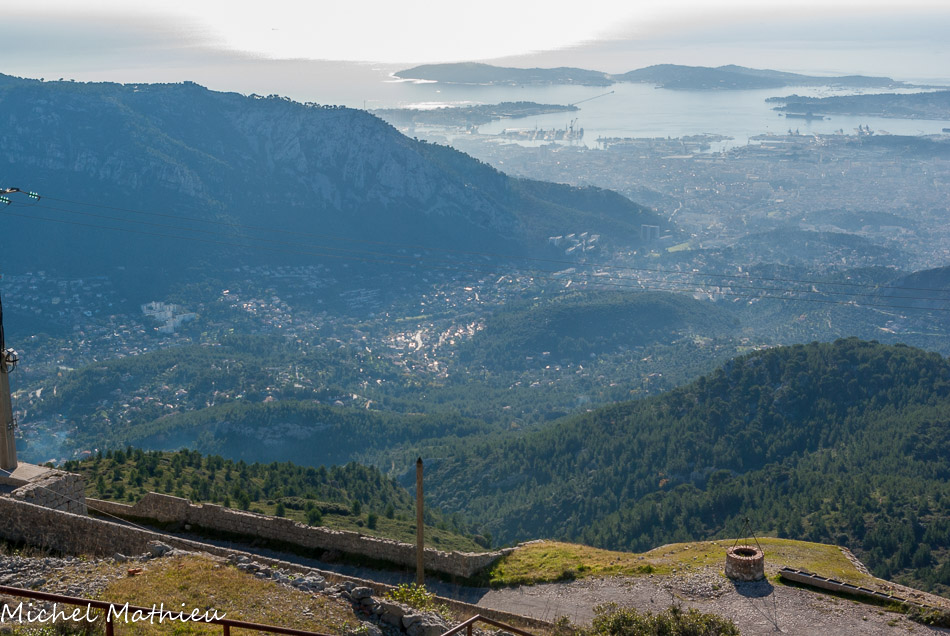

La rade de Toulon, le rocher des Deux Frères, le Cap Sicié et la chapelle Notre-Dame du Mai, le Baou des 4 Aures.
3
Le Mont Caume

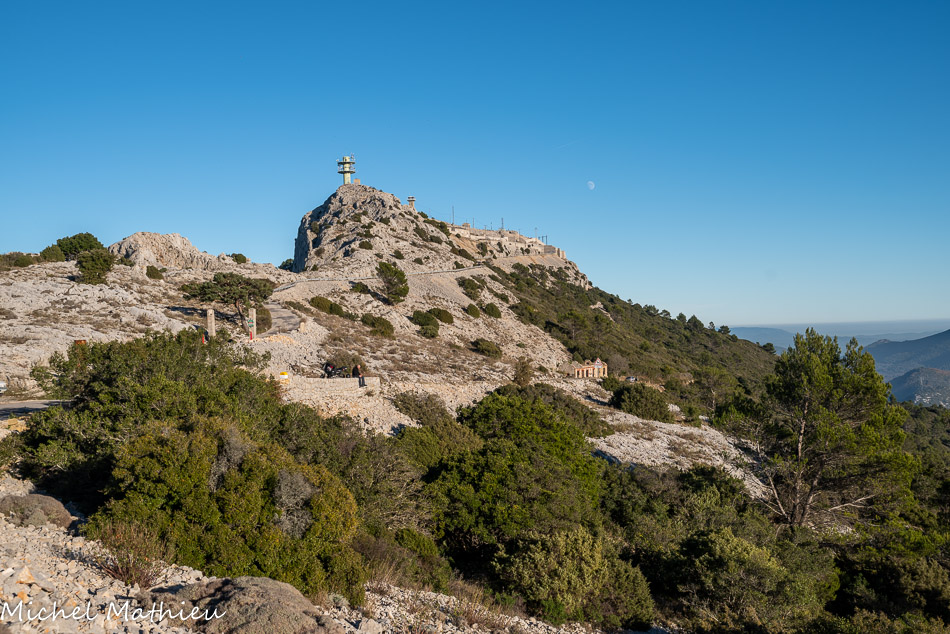

Le Mont-Caume est protégé, comme le Coudon et le Gros Cerveau, par deux ouvrages (ouvrage ouest et ouvrage est) construits entre 1887 et 1890 aux extrémités Est (en arrière plan sur la photo) et Ouest (premier-plan) de la ligne de crête. Au mois de mai 1867, un programme de défense terrestre était élaboré afin de protéger la place forte de Toulon d'un bombardement et de mettre ses établissements maritimes à l'abri. Ce projet consistait en un vaste camp retranché sur les hauteurs entourant la ville.
4
Le Mont Caume
En mars 1873, le colonel Le Masson, directeur des fortifications, renouvelle complètement le précédent projet général de camp retranché, tirant des enseignements de la guerre de 1870. Le comité des fortifications proposait de renforcer les défenses du Mont Faron, et d'occuper les hauteurs autours de Toulon par des ouvrages de défense terrestre répartis d'est en ouest sur plus de 30 km.
La réorganisation défensive des frontières terrestres et maritimes de la France avait été placé, en 1872, sous la direction du général Raymond-Adolphe Séré e Rivières, commandant et grand ingénieur du génie.
Un nouveau plan de défense de la rade de Toulon était mis en œuvre à partir de l'année 1878, en appliquant les normes du " système Séré de Rivières ", pour les batteries de côte et pour une partie des ouvrages de la défense terrestre. Une première étape avait été réalisée par la construction du fort de Six-Fours, de 1875 à 1880.
5
Le Mont Caume
La position du Mont-Caume, la plus septentrionale et la plus haute du dispositif, avait été choisie dès le programme Le Masson de 1873 pour un fort. Les travaux de construction commencèrent en 1887, deux ans avant celle des ouvrages du Cerveau, les deux programmes présentant des analogies. Il s’agissait dans les deux cas d’équiper le site de deux ouvrages d’artillerie distincts, Est et Ouest. L’un et l’autre sont conçus comme des batteries fermées adaptées à des canons de 120 mm (modèle 1878). L'ouvrage Ouest, qui abritait un moins grand nombre de plates-formes d'artillerie, est associé à une batterie annexe ouverte. Entre les deux ouvrages étaient aménagées deux petites batteries intermédiaires de deux plates-formes chacune, et, plus près de l’ouvrage Est, deux plates-formes isolées.
6
Le Mont Caume

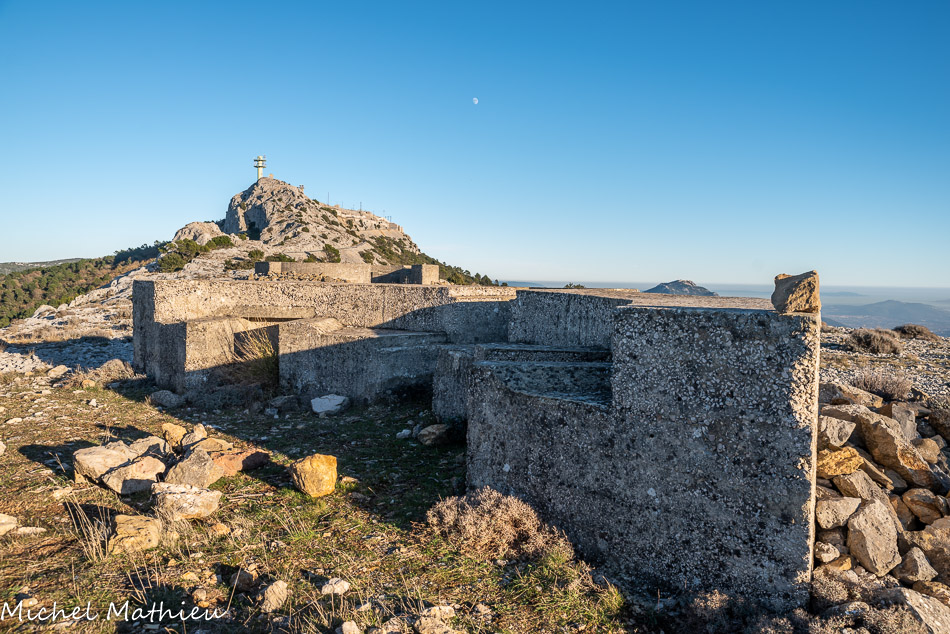

L'ouvrage Est, le plus étendu en surface et plus haut, fut conçu pour accueillir deux batteries de 5 plates-formes d'artillerie. A l'extrémité nord-ouest de cet ouvrage étaient aménagées 3 à 4 plates-formes plus sommaires.
7
Le Mont Caume

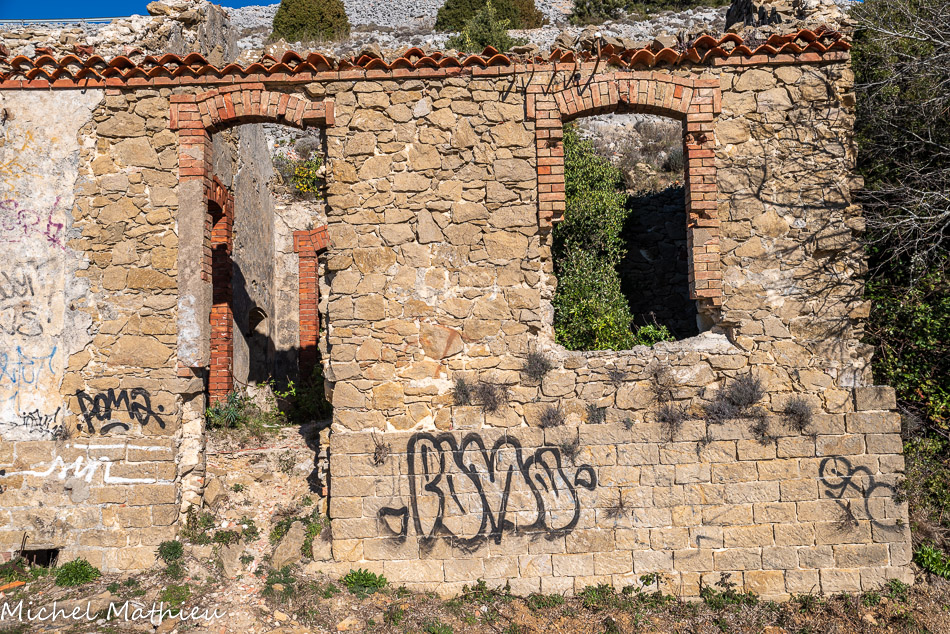

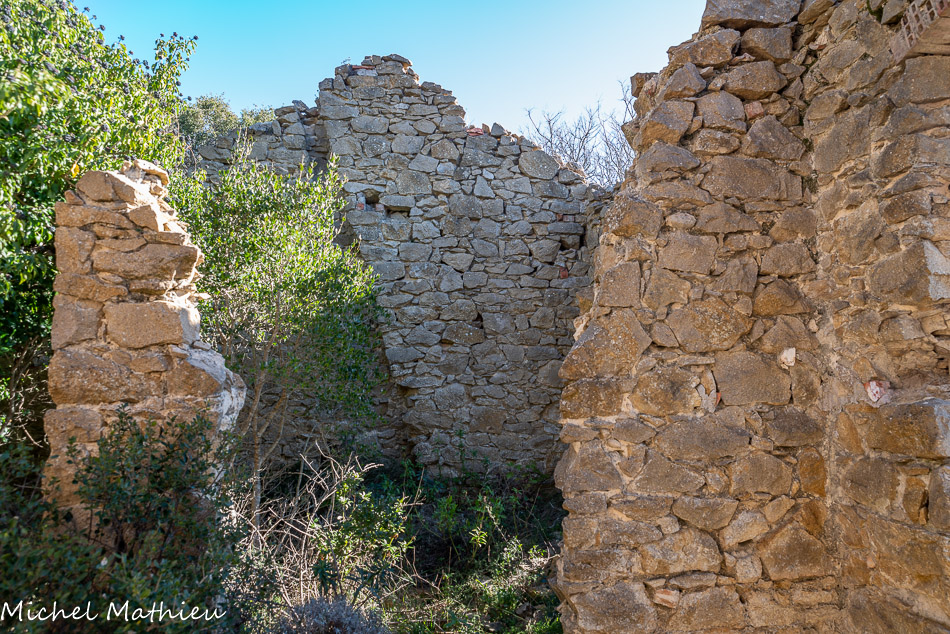

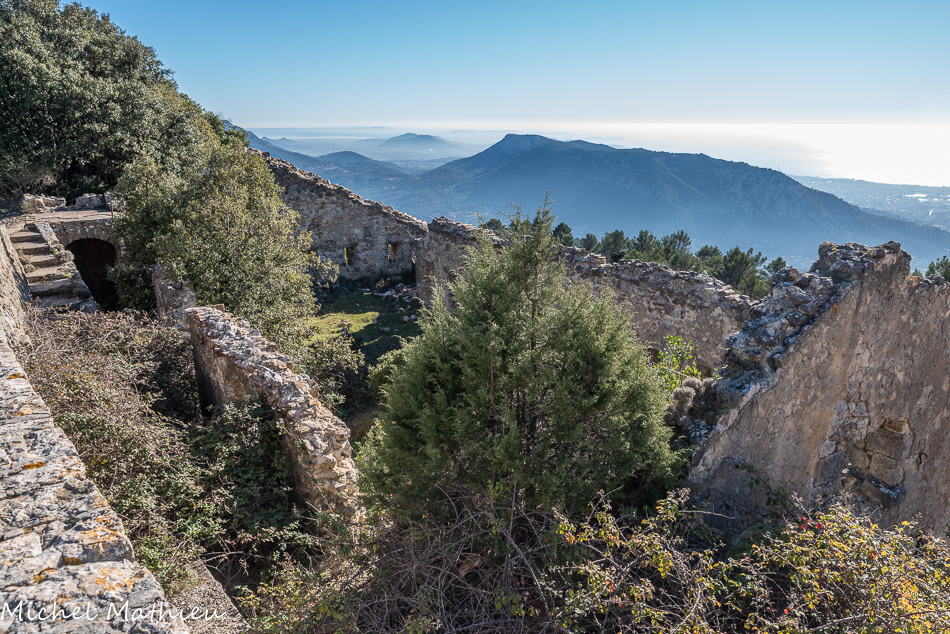

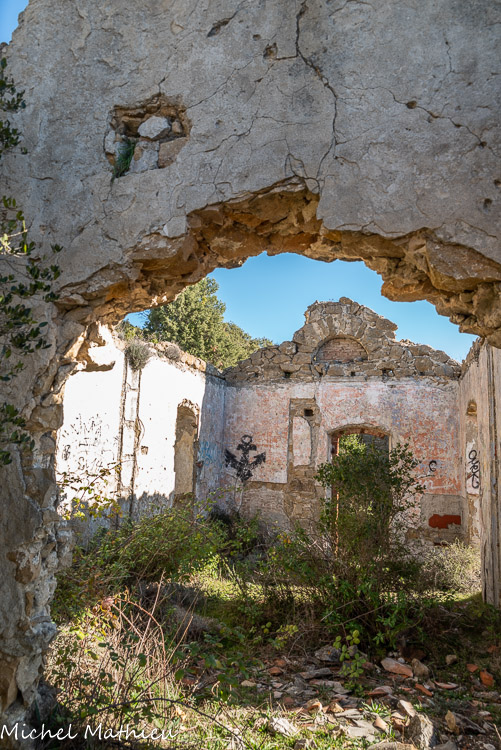

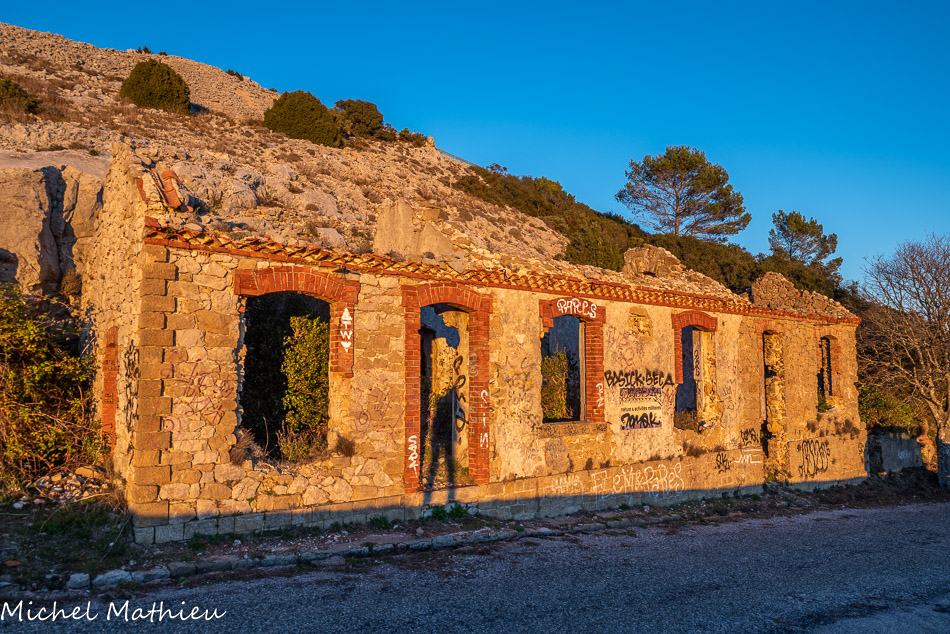

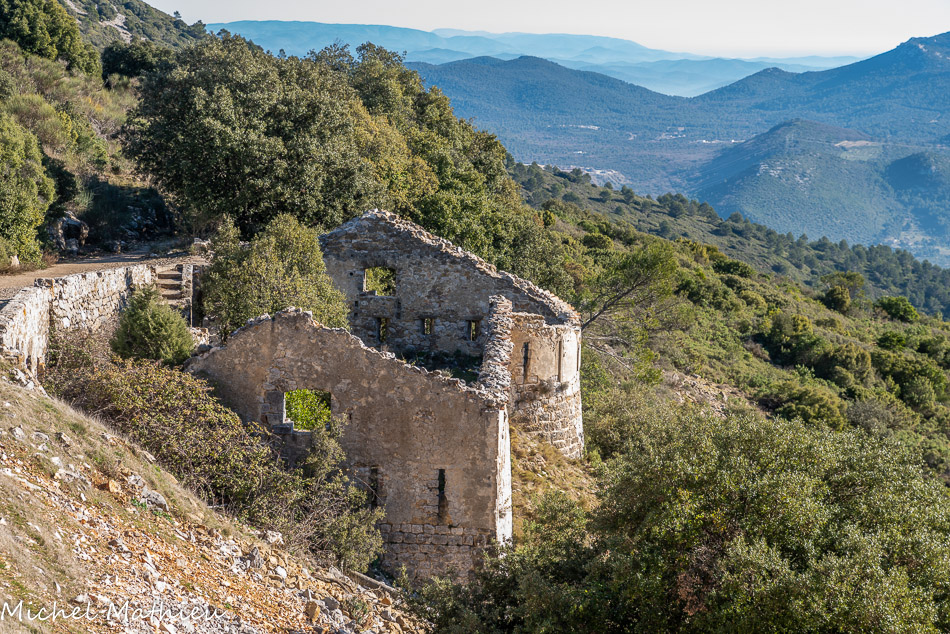

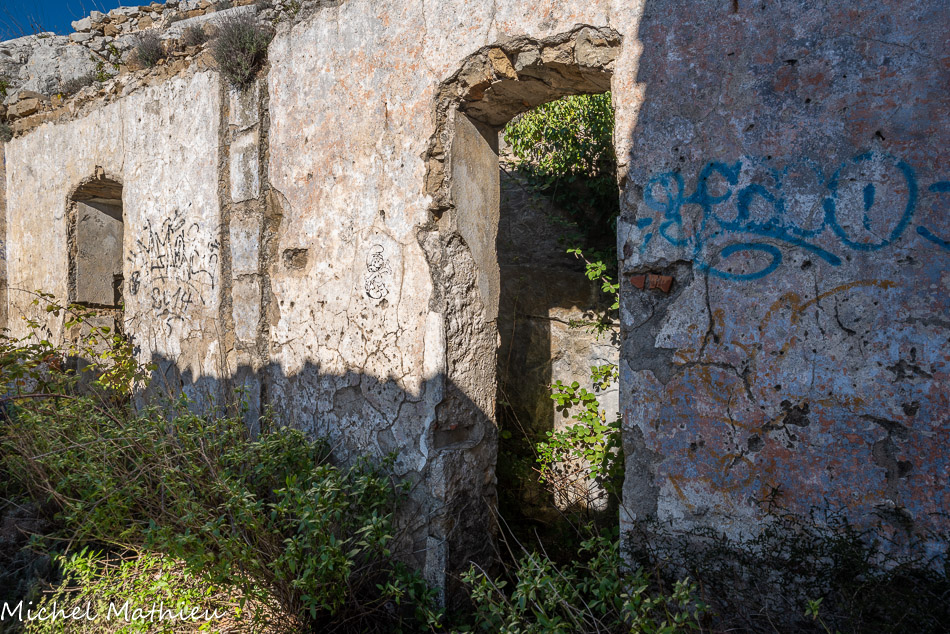

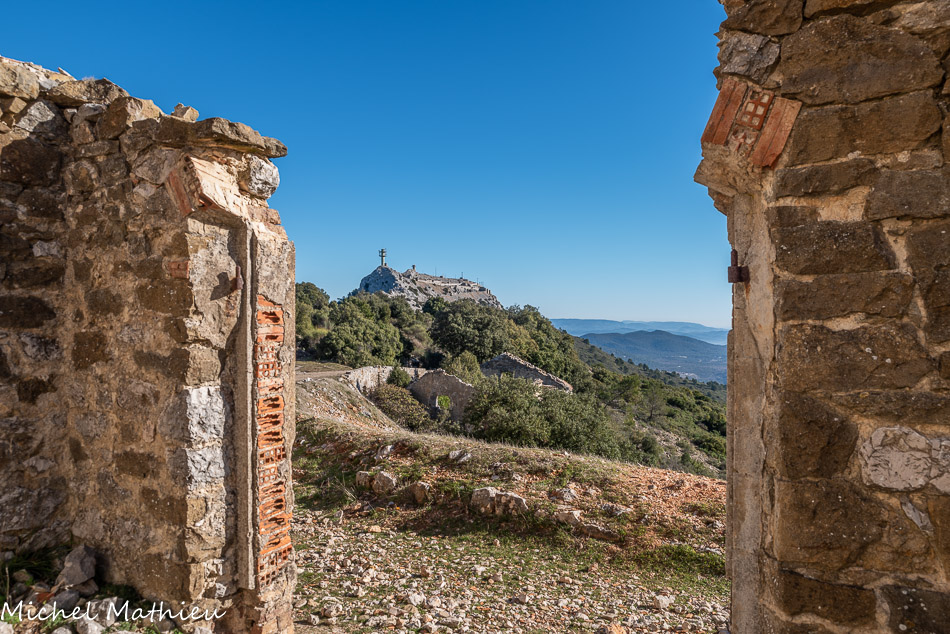

Ruines du bâtiment du logement du gardien de batterie. Il était divisé en cinq pièces inégales. La pièce principale, à gauche, est percée d’une porte et d’une fenêtre dans le mur de façade et d’une petite fenêtre dans le mur-pignon..
8
Le Mont Caume
Ruines du bâtiment du logement du gardien de batterie. L’architecture de ce bâtiment n’est pas spécifiquement militaire, et ne se démarque pas de celles de certaines maisons privées contemporaines, ou de logements de fonction d’architecture ferroviaire ou scolaire.
9
Le Mont Caume
Ruines du bâtiment du logement du gardien de batterie. La façade comporte trois autres fenêtres et une autre porte, chacune au service d’une des pièces suivantes. Les fenêtres et les deux portes sont encadrées en briques formant chambranle, l’égoût du toit portant sur une gênoise. A droite, les latrines. Sous le bâtiment se trouvait une citerne.
10
Le Mont Caume
Ruines du bâtiment du logement du gardien de batterie. Les murs sont bâtis en moellons de tout-venant, jadis enduits, avec chaînages de pierres de taille jaune, sur un soubassement formant plinthe également en pierre de taille, qui compense la pente du terrain et de la route pour niveler le sol intérieur à l’horizontale.
11
Le Mont Caume
Ruines du bâtiment du logement du gardien de batterie. Il était divisé en cinq pièces inégales par quatre murs de refend dont trois subsistent dans l’état de ruine actuel.
12
Le Mont Caume
Ruines du bâtiment du logement du gardien de batterie. La pièce centrale avait une issue dans le mur gouttereau arrière, communiquant à la cuisine logée dans un espace étroit réservé entre ce mur et la paroi rocheuse retaillée.
13
Le Mont Caume
Ruines du bâtiment du logement du gardien de batterie.
14
Le Mont Caume
Ruines du bâtiment du logement du gardien de batterie.
15

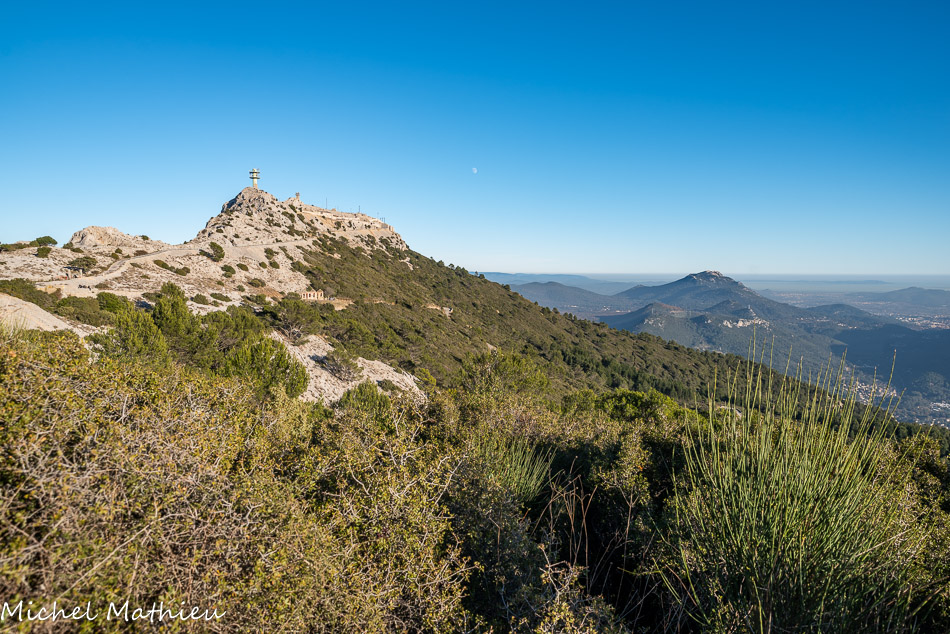

Le Mont Caume Ouest

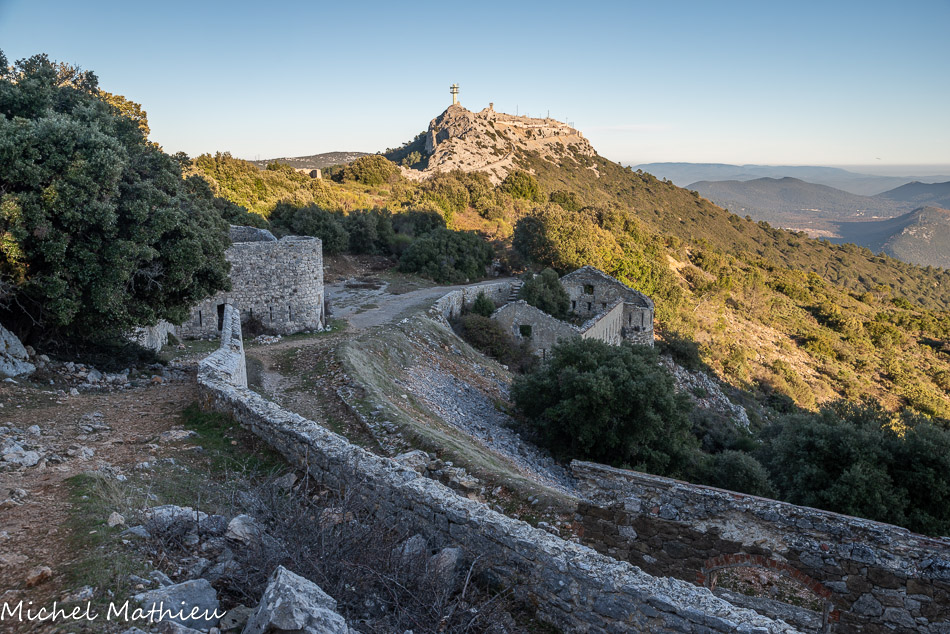

Vue du chemin d'accès.
16
Le Mont Caume Ouest

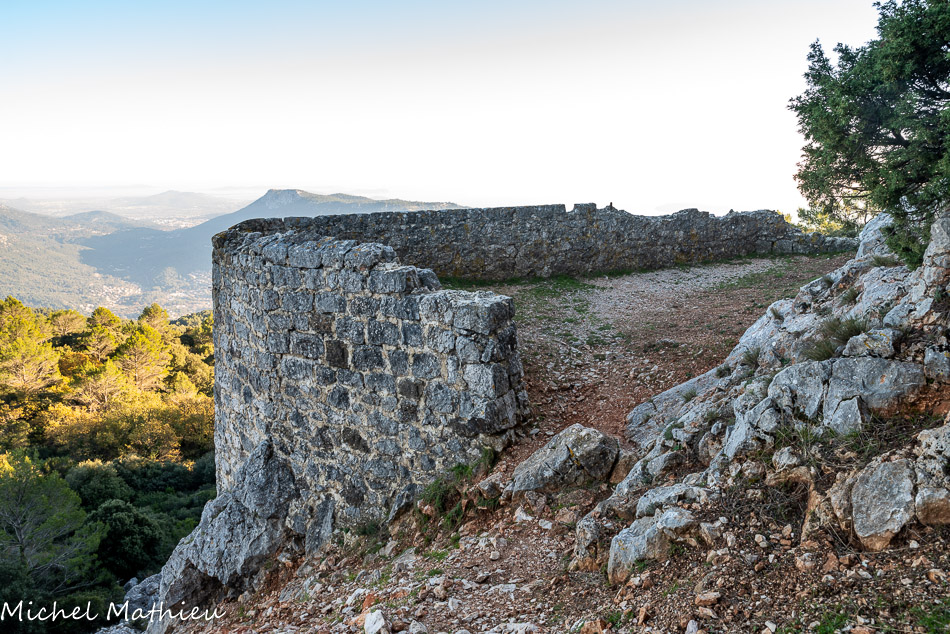

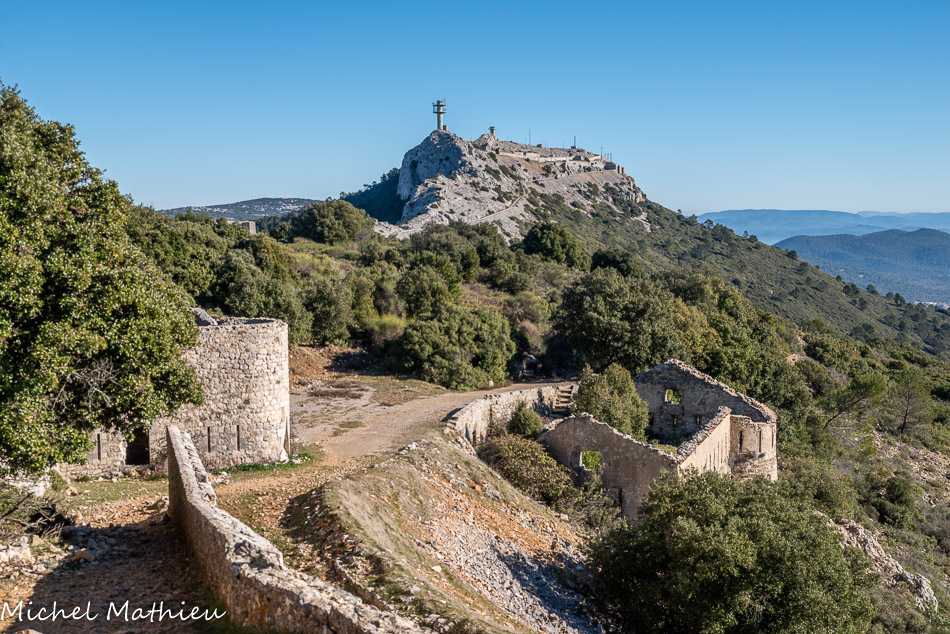

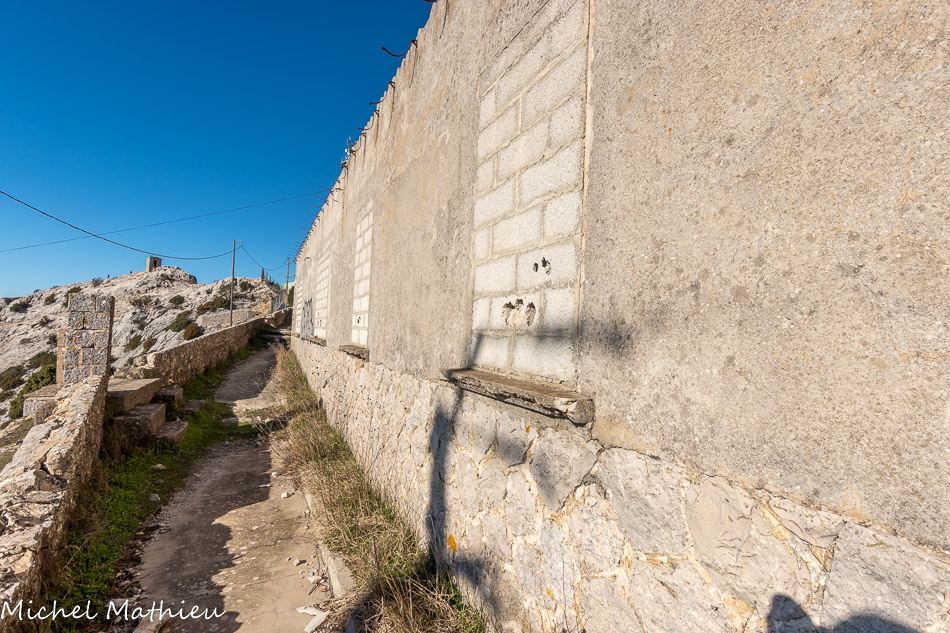

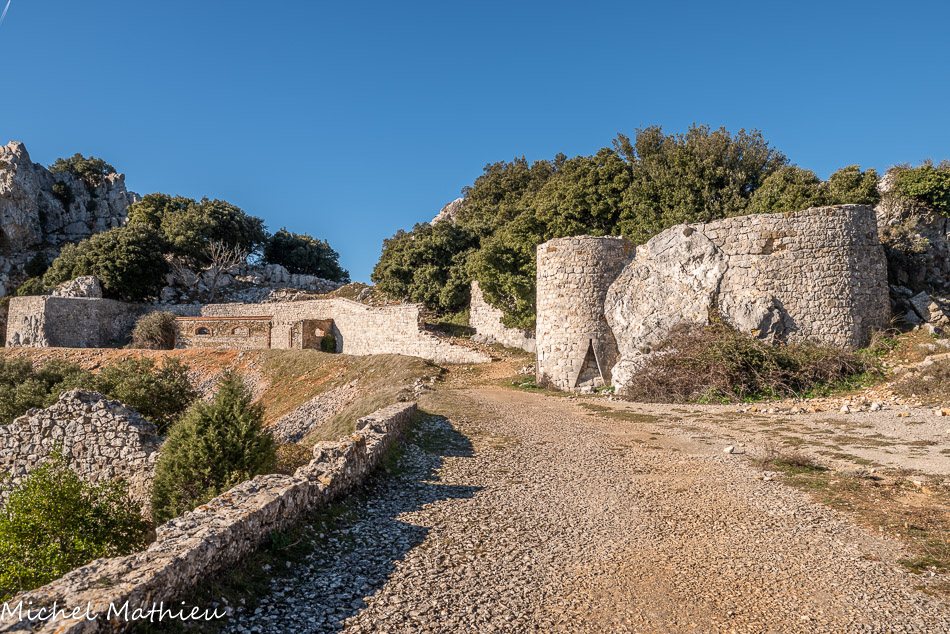

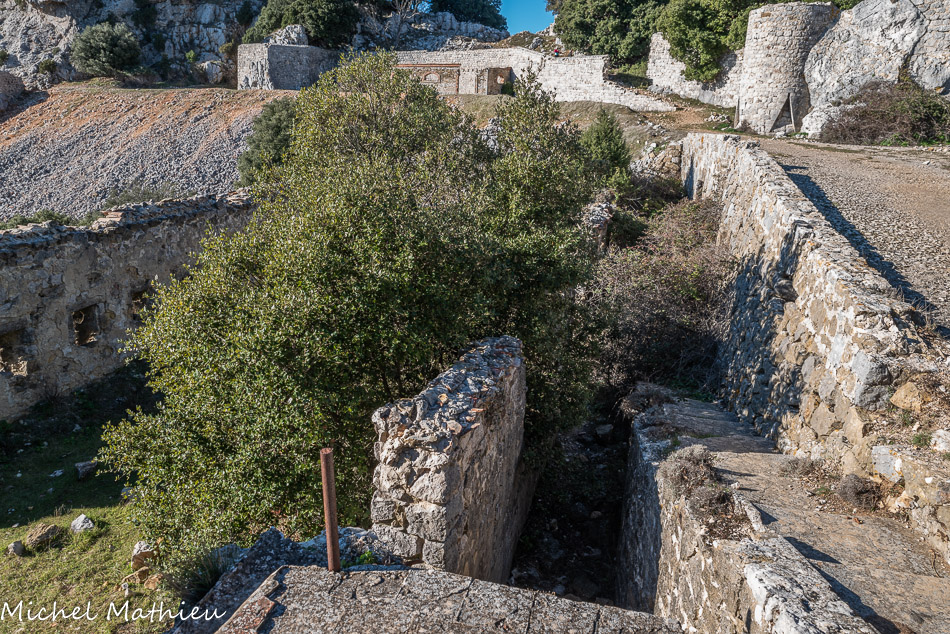

Front de gorge de l'ouvrage, à gauche, ruines du baraquement crénelé hors enceinte, terrasse, magasin, rampe montant au "réduit" et, à droite, mur d'enceinte à deux saillants flanquants.
17
Le Mont Caume Ouest

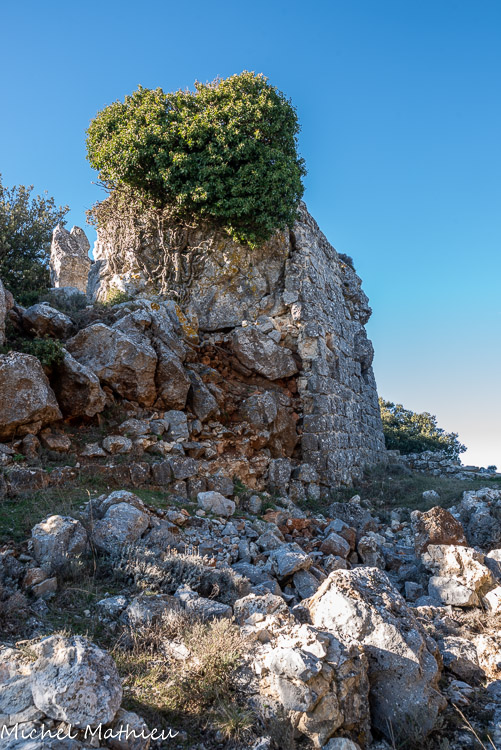

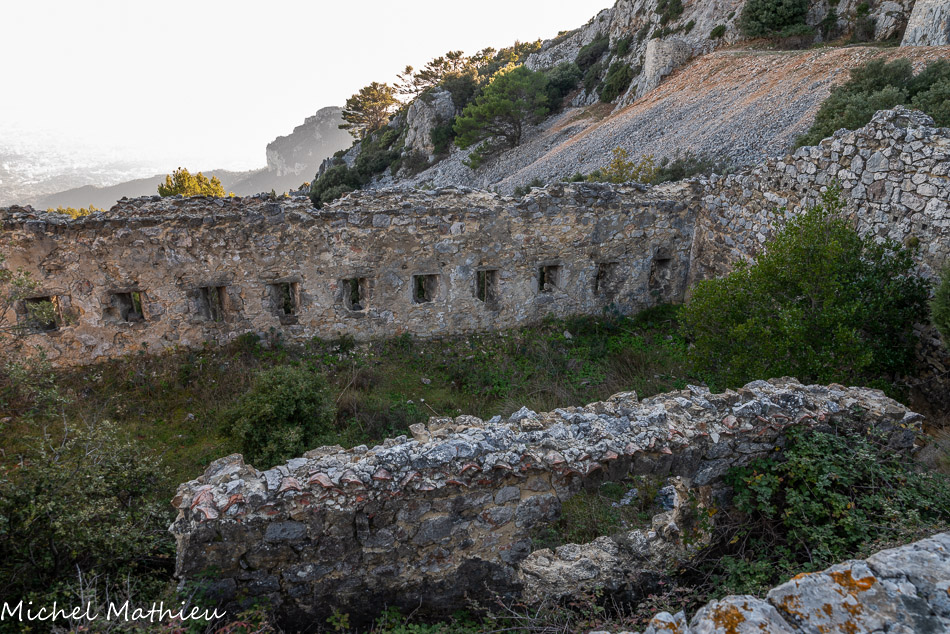

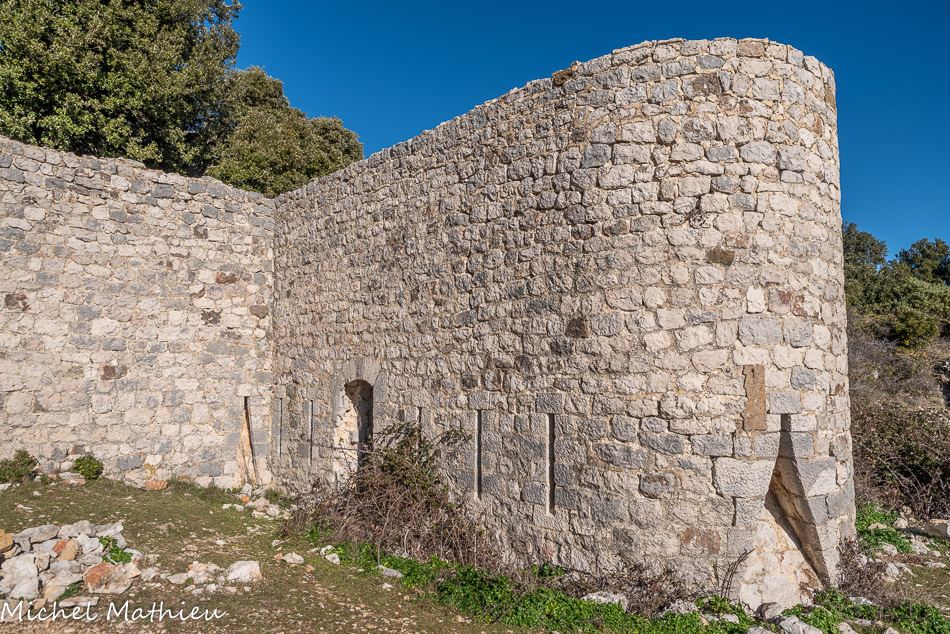

Ruines du baraquement crénelé hors enceinte en contrebas du chemin. A gauche, une saillie en forme de tourelle demi-cylindrique.
18
Le Mont Caume Ouest
Ruines du baraquement crénelé hors enceinte en contrebas du chemin.
19
Le Mont Caume Ouest
Ruines du baraquement crénelé hors enceinte en contrebas du chemin. L'espace intermédiaire entre mur de façade et mur de soutènement du chemin, large de 2m était une sorte de couloir de distribution à ciel ouvert plus qu'une cour encaissée, desservi par un escalier droit maçonné.
20
Le Mont Caume Ouest
Ruines du baraquement crénelé hors enceinte en contrebas du chemin. L'espace intermédiaire entre mur de façade et mur de soutènement du chemin, large de 2m était une sorte de couloir de distribution à ciel ouvert plus qu'une cour encaissée, desservi par un escalier droit maçonné.
21
Le Mont Caume Ouest

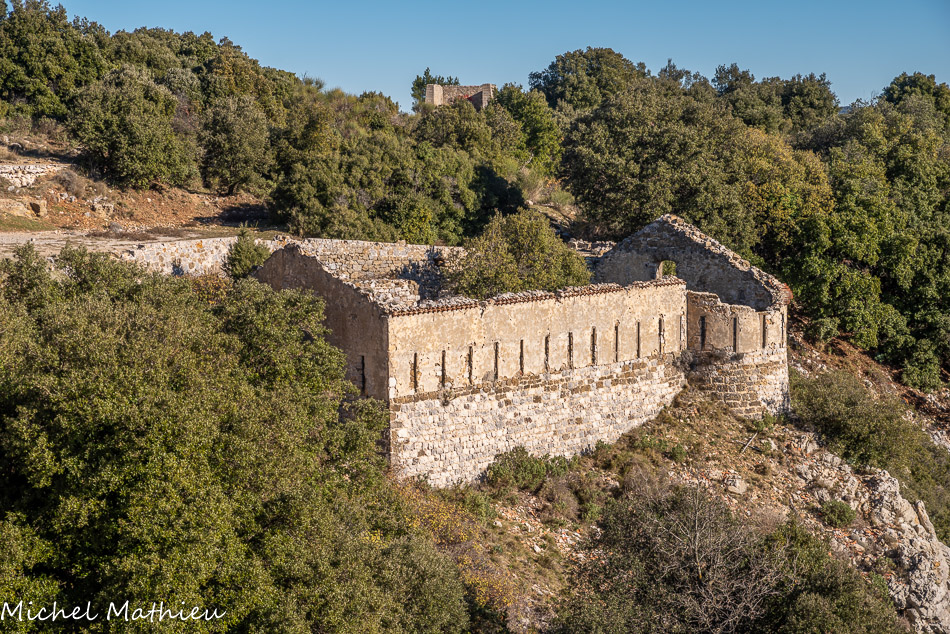

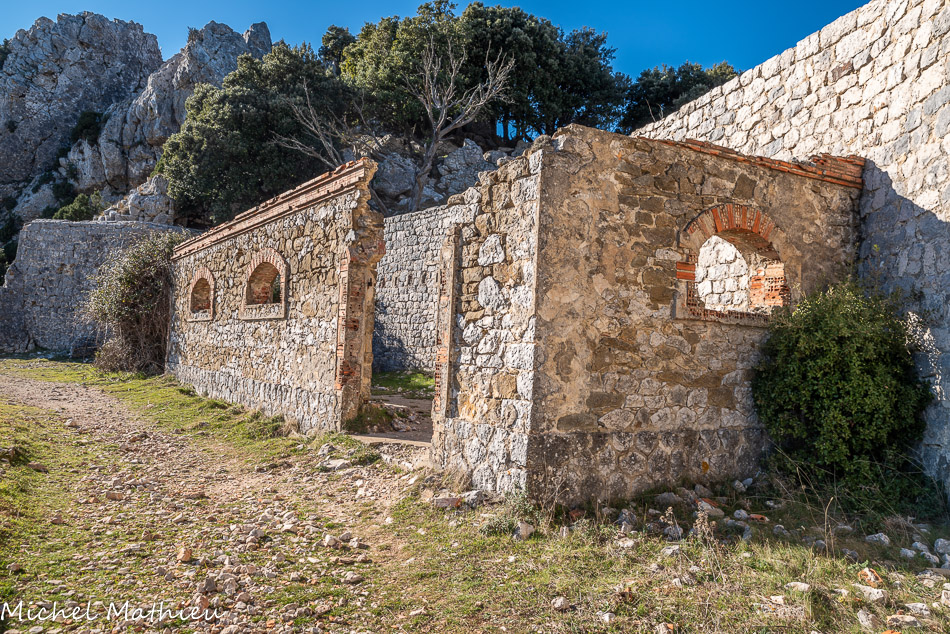

Ruines du baraquement crénelé hors enceinte. Il est élevé d'un seul niveau, jadis sous un toit à deux versants couvert de tuile-canal, il comporte au sud (à droite) une saillie en forme de tourelle demi-cylindrique, qui n'est pas sans rappeler celle du "coffre" crénelé voisin. Bien que percé de 25 créneaux sur trois côtés, il n'est nullement casematé, donc pas à l'épreuve des bombes, et sa capacité de résistance passive était donc très limitée.
22
Le Mont Caume Ouest
Ruines du baraquement crénelé hors enceinte en contrebas du chemin. Outre les créneaux, le bâtiment prenait jour par une fenêtre haute dans chaque mur-pignon et quatre fenêtres dans le mur gouttereau nord, du côté du chemin, façade d'entrée.
23
Le Mont Caume Ouest
24
Le Mont Caume Ouest

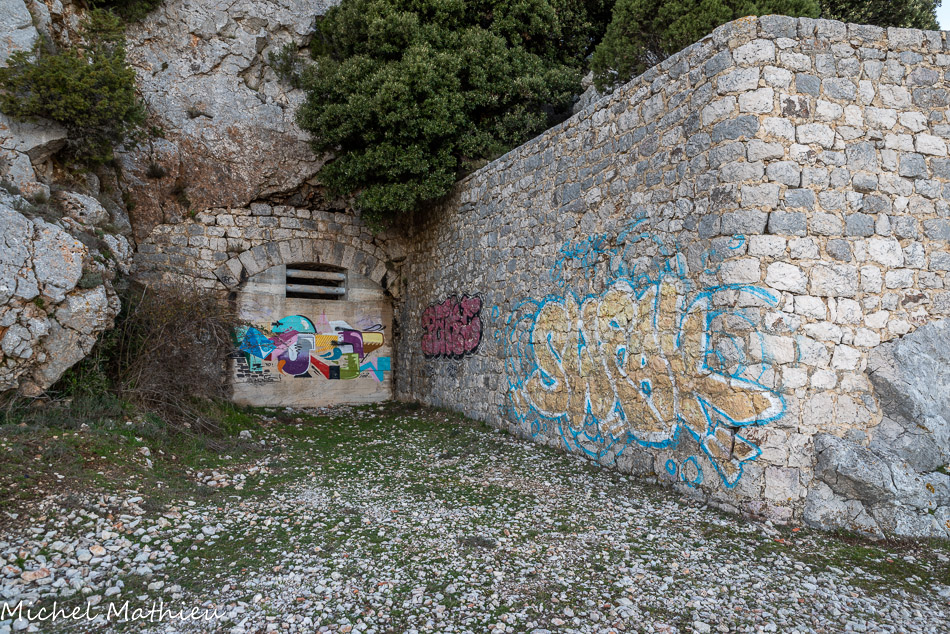

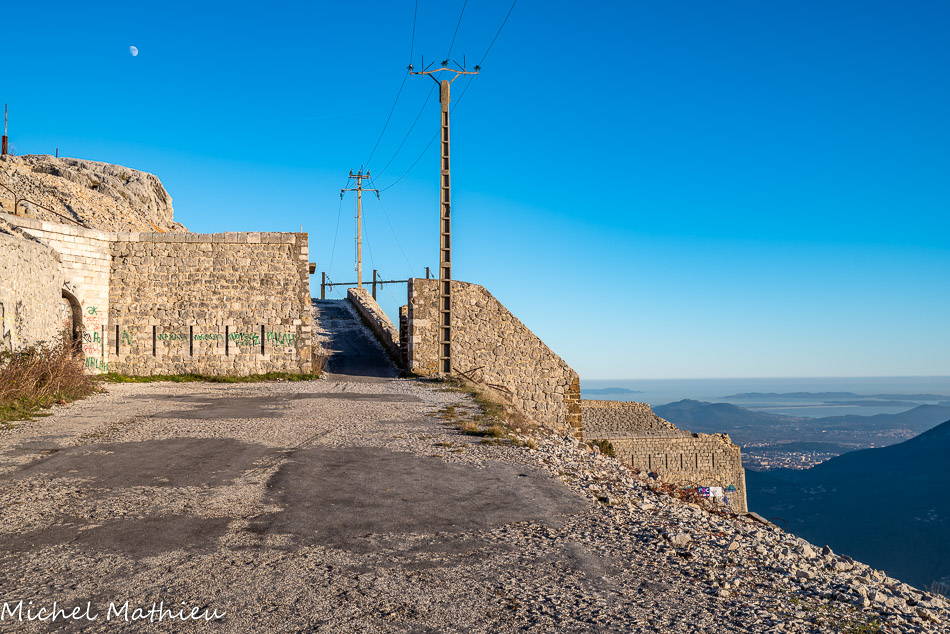

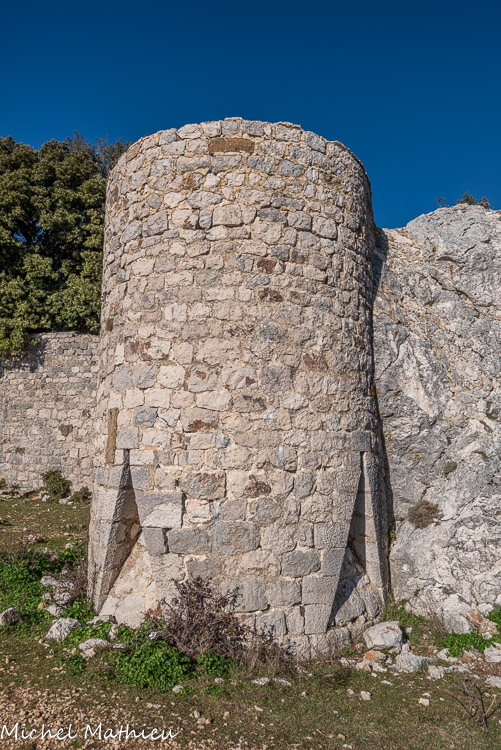

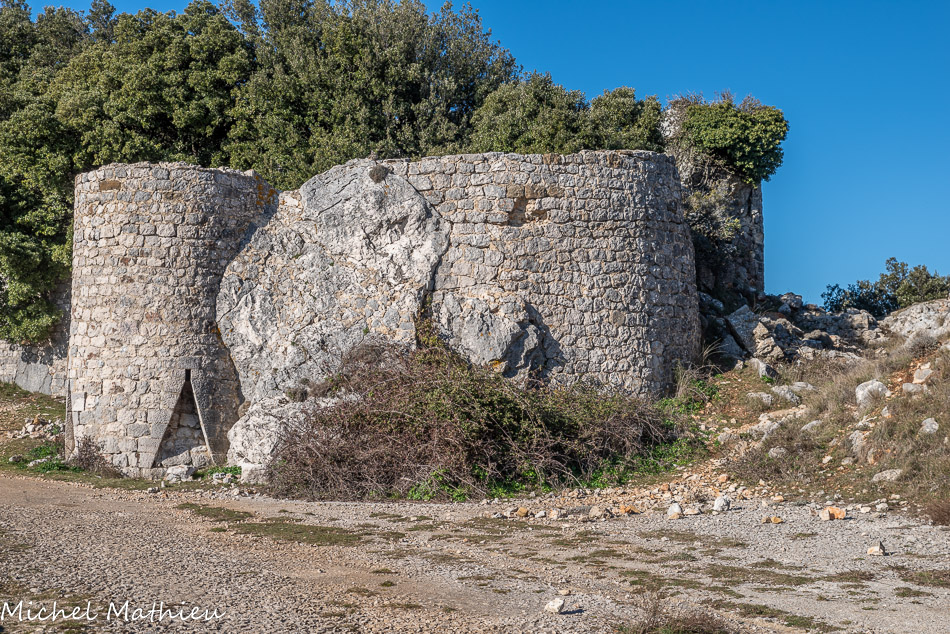

Front de gorge de l'ouvrage, le saillant casematé ou coffre en forme de tour à créneaux de pied. Le front demi-cylindrique est percé dans le tiers inférieur de l'élévation de trois curieux créneaux de pied dont la fente de tir, très fortement plongeante vers l'extérieur, s'évase largement en "étrier" jusqu'au sol actuel, l'appui étant profilé en talus.
25
Le Mont Caume Ouest
26
Le Mont Caume Ouest
27
Le Mont Caume Ouest
Front de gorge de l'ouvrage, rampe et flanc crénelé avec porte du saillant casematé ou coffre en forme de tour. Le flanc droit, face à la rampe est percé d'une série de cinq créneaux à fente ordinaire, et de la porte d'entrée de la casemate qui dessert l'ensemble des créneaux, de plain-pied avec la terrasse extérieure.
28
Le Mont Caume Ouest
Front de gorge de l'ouvrage, rampe et flanc crénelé avec porte du saillant casematé ou coffre en forme de tour. Le flanc droit, face à la rampe est percé d'une série de cinq créneaux à fente ordinaire, et de la porte d'entrée de la casemate qui dessert l'ensemble des créneaux, de plain-pied avec la terrasse extérieure.
29
Le Mont Caume Ouest

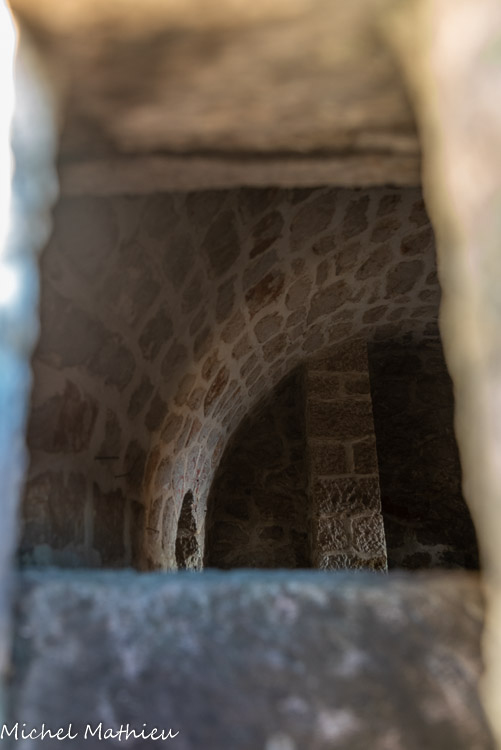

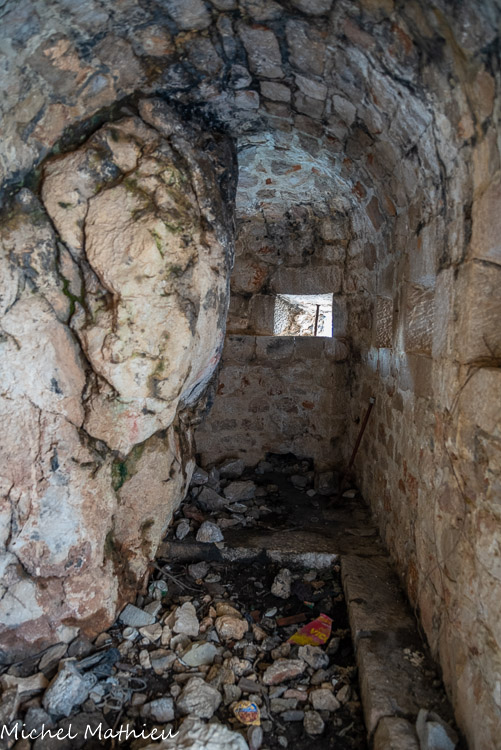

Intérieur du saillant casematé ou coffre crénelé en forme de tour. La casemate active desservant les créneaux forme une galerie voûtée en berceau terminée en abside, dans laquelle un bloc de rocher est laissé en saillie non ravalée.
30
Le Mont Caume Ouest
Intérieur du saillant casematé ou coffre crénelé en forme de tour. La casemate active desservant les créneaux forme une galerie voûtée en berceau.
31
Le Mont Caume Ouest

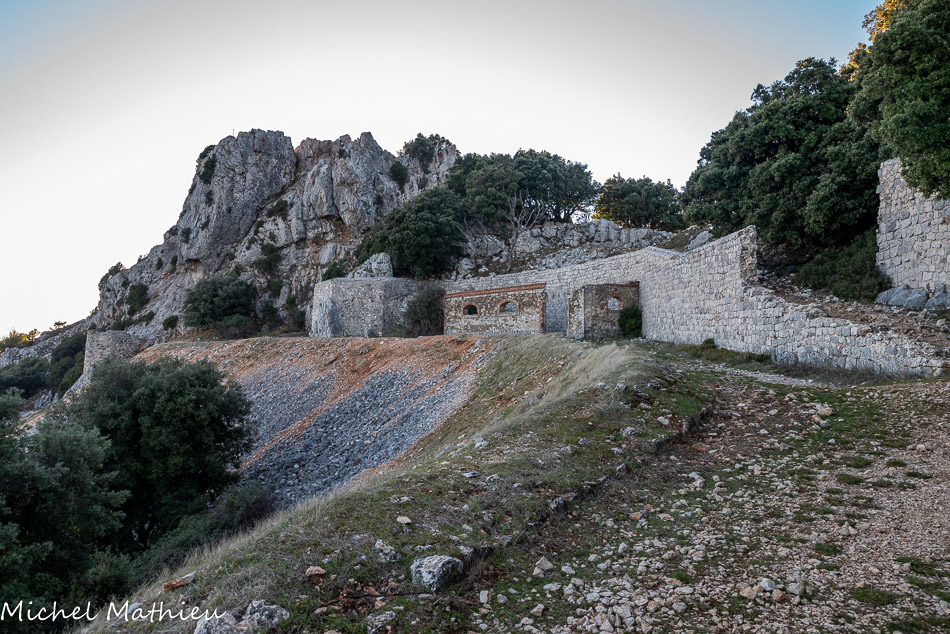

Front de gorge de l'ouvrage, terrasse extérieure, saillant passif, magasin à munitions ruiné et rampe montant au "réduit".
32
Le Mont Caume Ouest

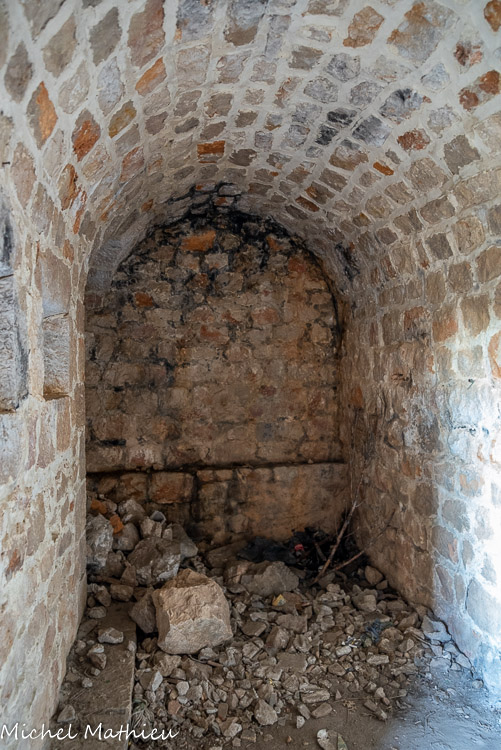

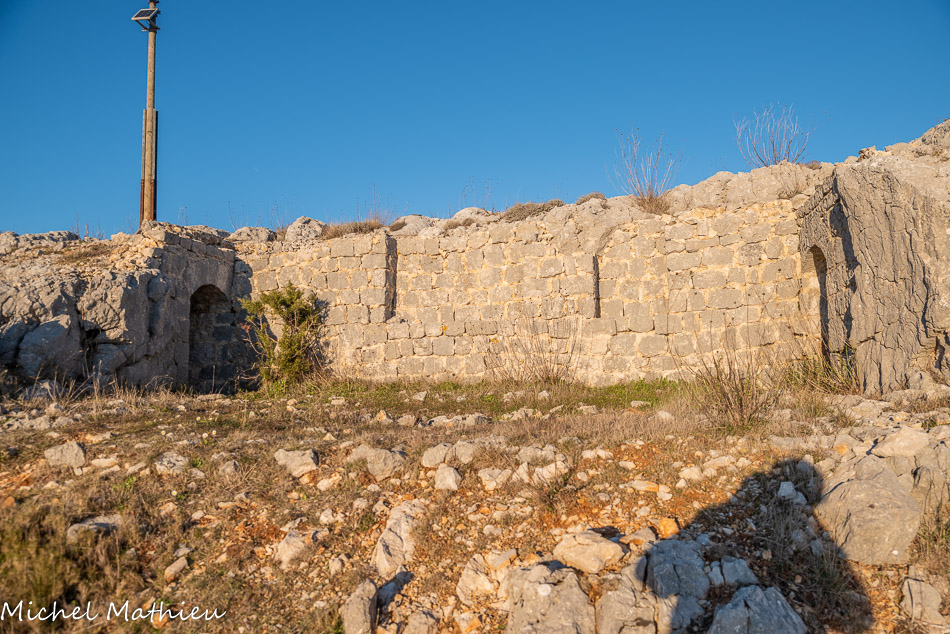

Magasin à munitions ruiné.
33
Le Mont Caume Ouest
Magasin à munitions ruiné.
34
Le Mont Caume Ouest
35
Le Mont Caume Ouest
Entrée d'une casemate transformée en gîte d'hibernation pour chauve-souris. Ce souterrain-caverne, creusé sous le principal rocher, à entrée unique dans le revêtement (abritée par le saillant polygonal), et dont la galerie principale desservait latéralement, de part et d'autre selon le schéma classique, les magasins (à poudres et à munitions, l'atelier de chargement) et des abris pour les hommes de troupe.
36
Le Mont Caume Ouest
37
Le Mont Caume Ouest
Front de gorge de l'ouvrage, ruines du baraquement crénelé hors enceinte.
38
Le Mont Caume Ouest
39
Le Mont Caume Ouest

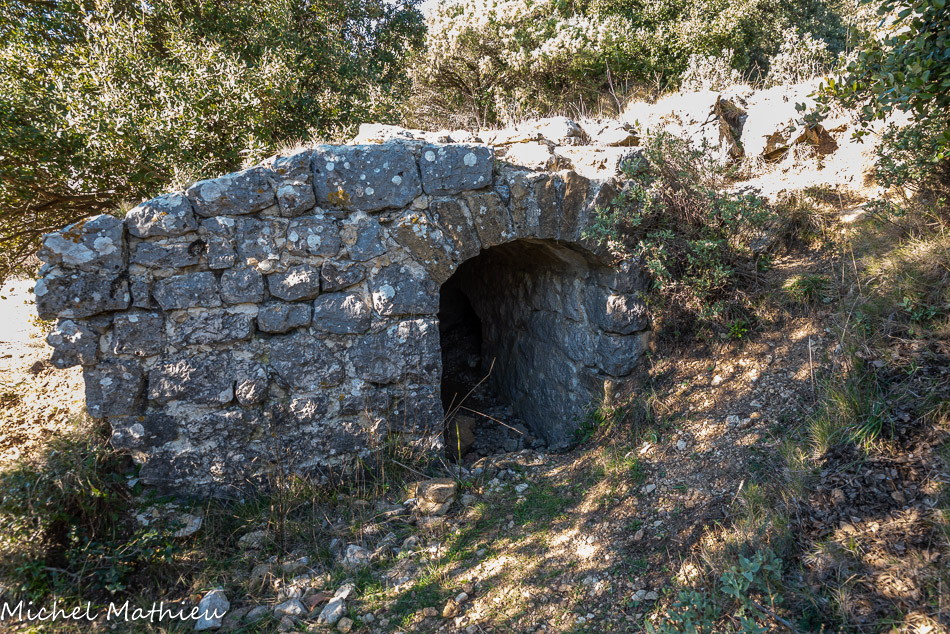

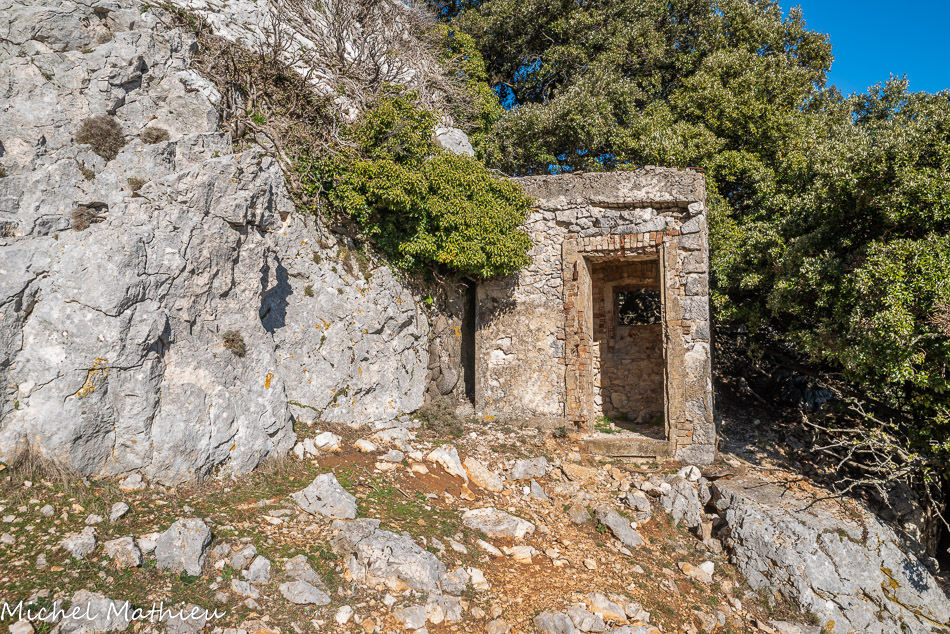

Magasin à pétrole.
40
Le Mont Caume Ouest

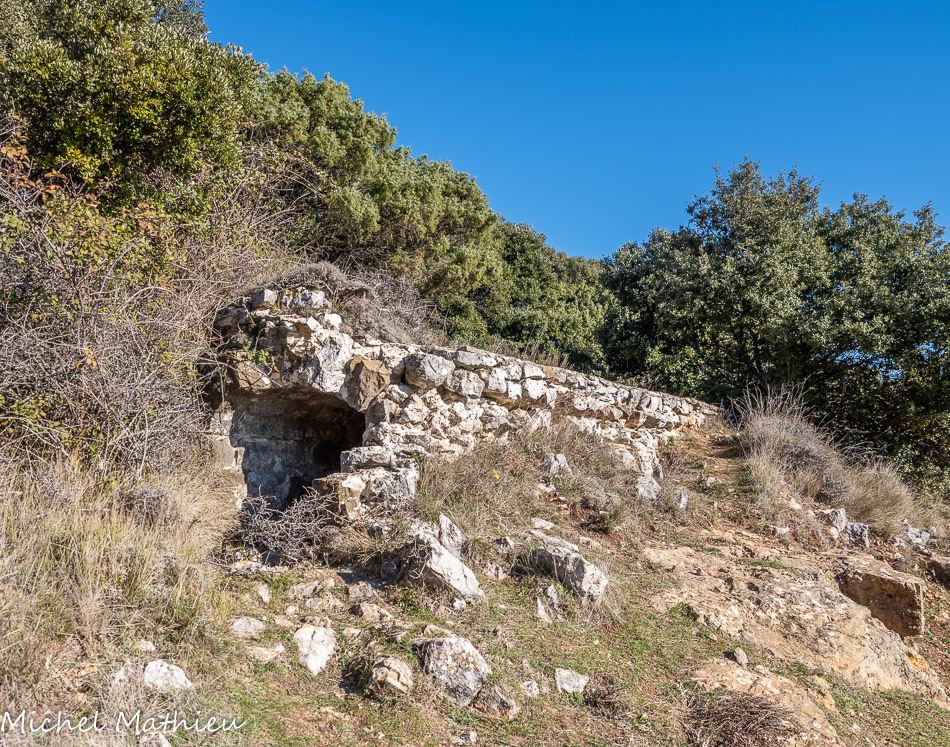

Abri ouvert adossé au rocher, couvert d'une voûte de pierre en demi-berceau. Lampisterie.
41
Le Mont Caume Ouest
Abri ouvert adossé au rocher, couvert d'une voûte de pierre en demi-berceau.
42
Le Mont Caume Ouest
43
Le Mont Caume Ouest
Mont Coudon, Île du Levant, Île de Port-Cros, Mont des Oiseaux, Presqu'île de Giens, Île de Porquerolles, Mont Faron, Toulon, Presqu'île de saint-Mandrier.
44
Le Mont Caume Ouest
A gauche, Evenos, l'île de Bendor, la presqu'île de Port d'Alon, La Ciotat avec le bec de l'Aigle, les Calanques, la plaine du Beausset
45
Le Mont Caume Ouest
La Sainte Baume.
46
Le Mont Caume Ouest

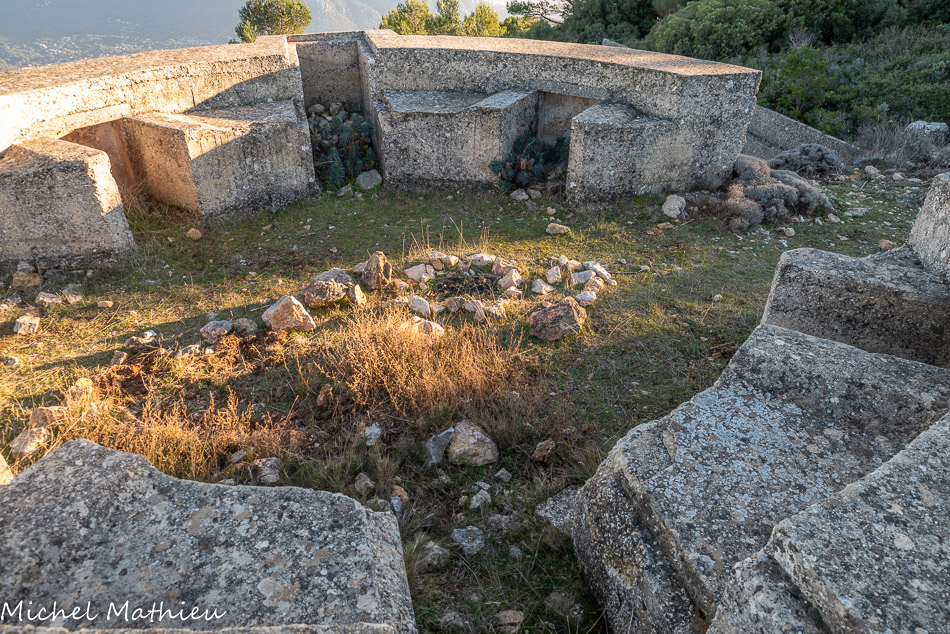

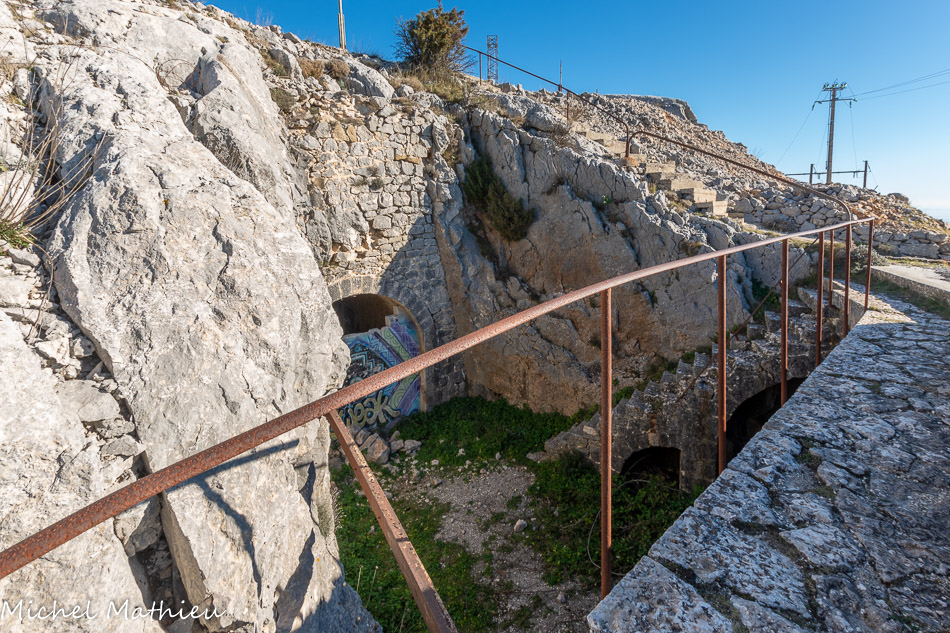

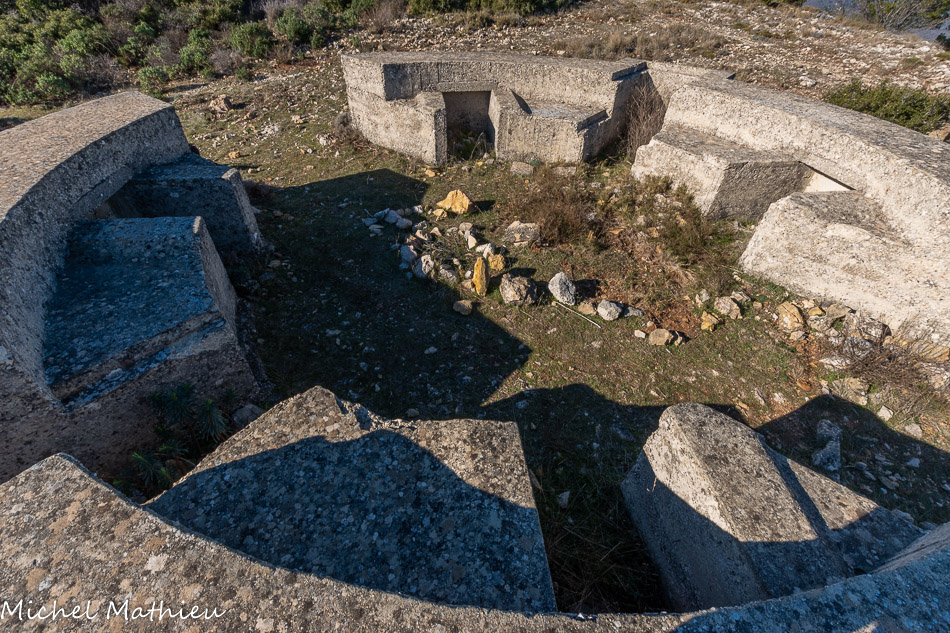

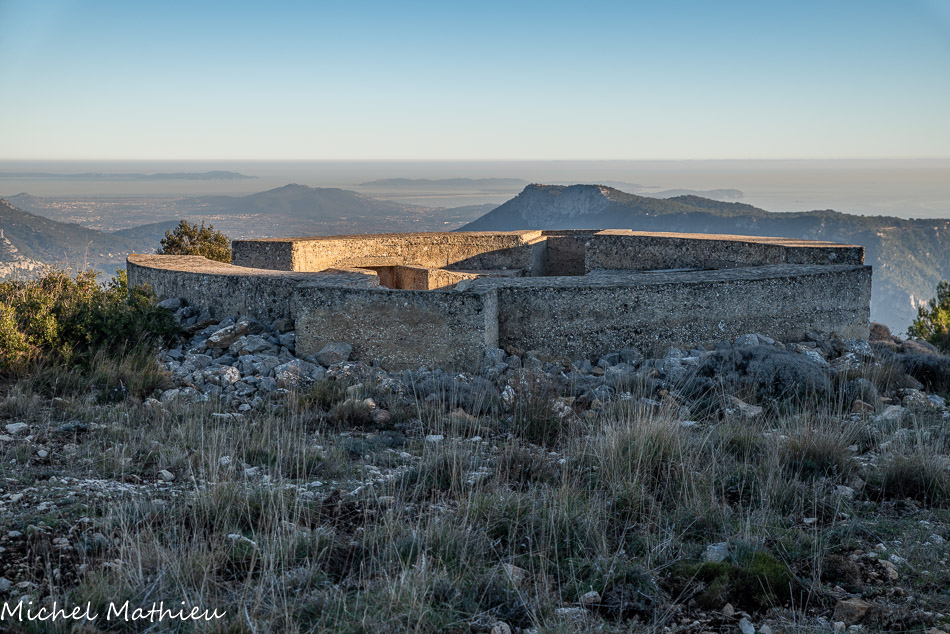

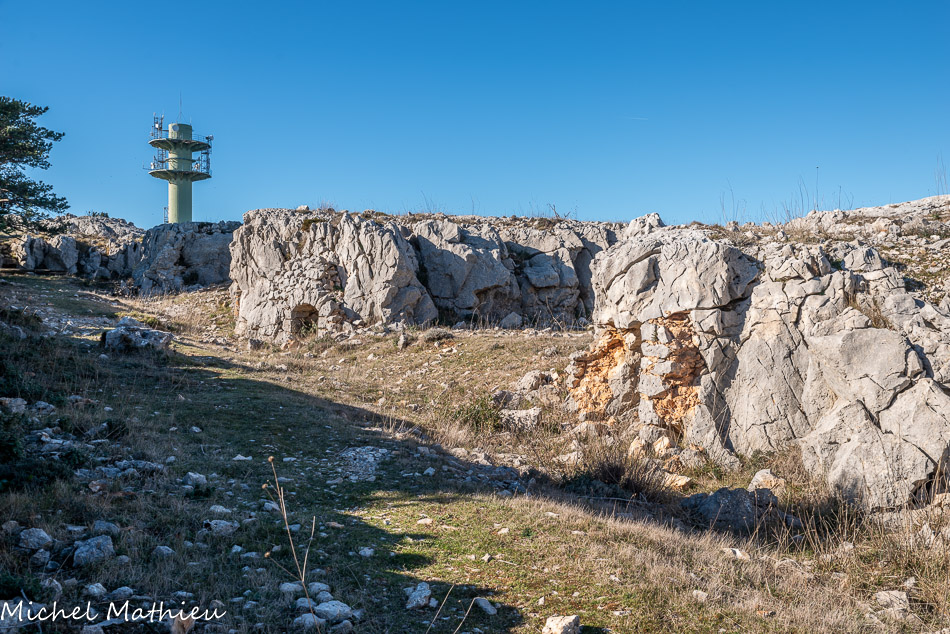

Ruines d'une plate-forme d'artillerie avec entrée d'un segment des galeries casematées reliant les plates-formes.
47
Le Mont Caume Ouest

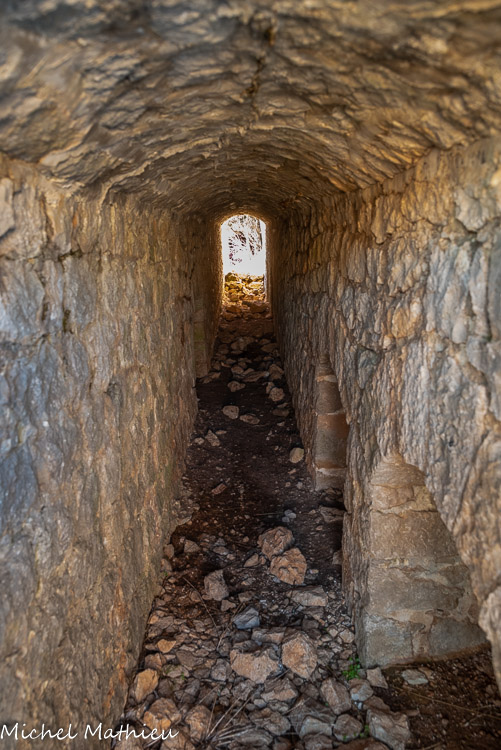

Intérieur d'une des galeries casematées.
48
Le Mont Caume Ouest

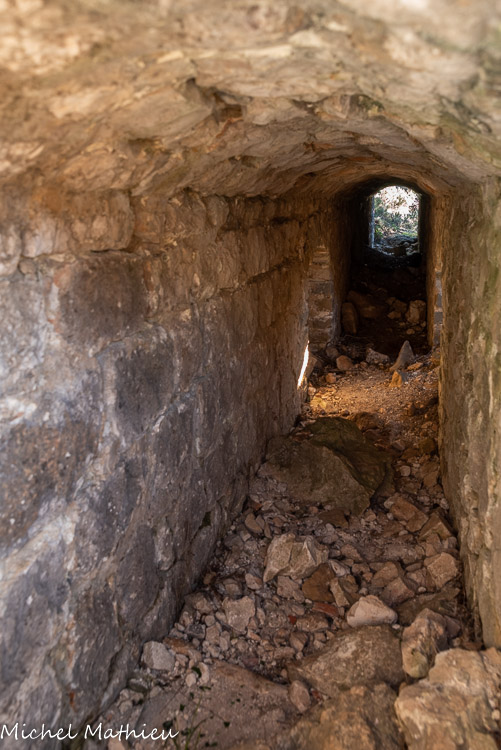

L'autre bout de la galerie casematée.
49
Le Mont Caume Ouest
Un peu plus loin entrée d'un autre segment de la galerie.
50
Le Mont Caume Ouest
51
Le Mont Caume Ouest
52
Le Mont Caume Ouest

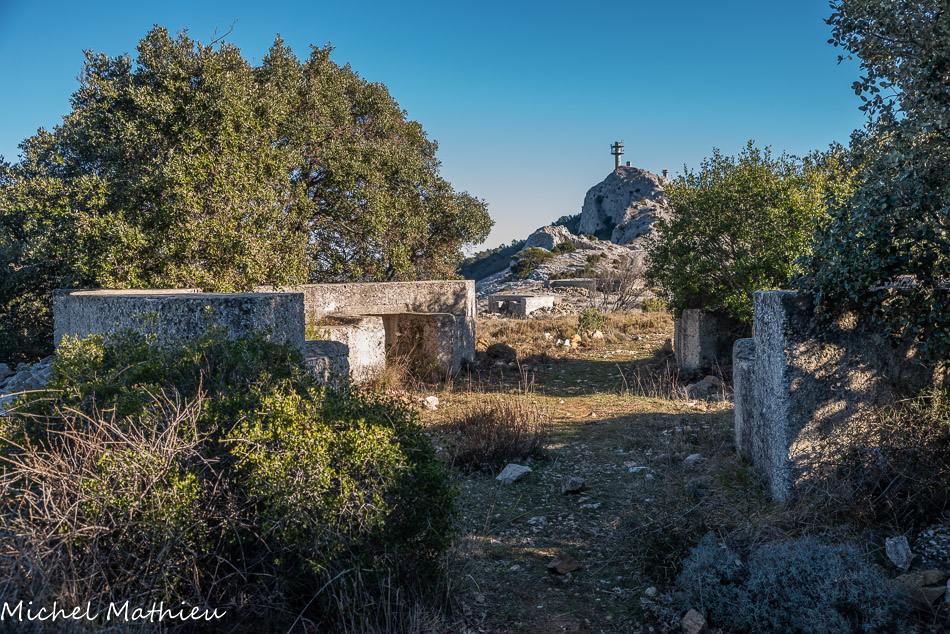

Les deux ouvrages semblent avoir été laissés à l’abandon dès l’entre-deux guerres, et non réoccupés durant la seconde guerre mondiale. Leur réutilisation stratégique est un peu postérieure. En décembre 1951, on décidait de la répartition des ouvrages du Mont Caume entre l'armée de l'air et la Marine : l'ouvrage Est du Mont Caume était attribué à l'armée de l'Air pour l'installation de « maîtres radars », l'ouvrage Ouest à la Marine afin d'y implanter une batterie anti-aérienne mobile. Le projet comporte la construction de quatre alvéoles circulaires en béton, et six abris en surface pour personnel, couverts de toits en tôle ondulée sur murs en béton. A gauche, deux alvéoles, à droite, deux abris.0
53
Le Mont Caume Ouest
Une alvéole.
54
Le Mont Caume Ouest
Une alvéole.
55
Le Mont Caume Ouest
Une alvéole.
56
Le Mont Caume Ouest
Une alvéole.
57
Le Mont Caume Ouest
Une alvéole.
58
Le Mont Caume Ouest
Une alvéole.
59
Le Mont Caume Ouest

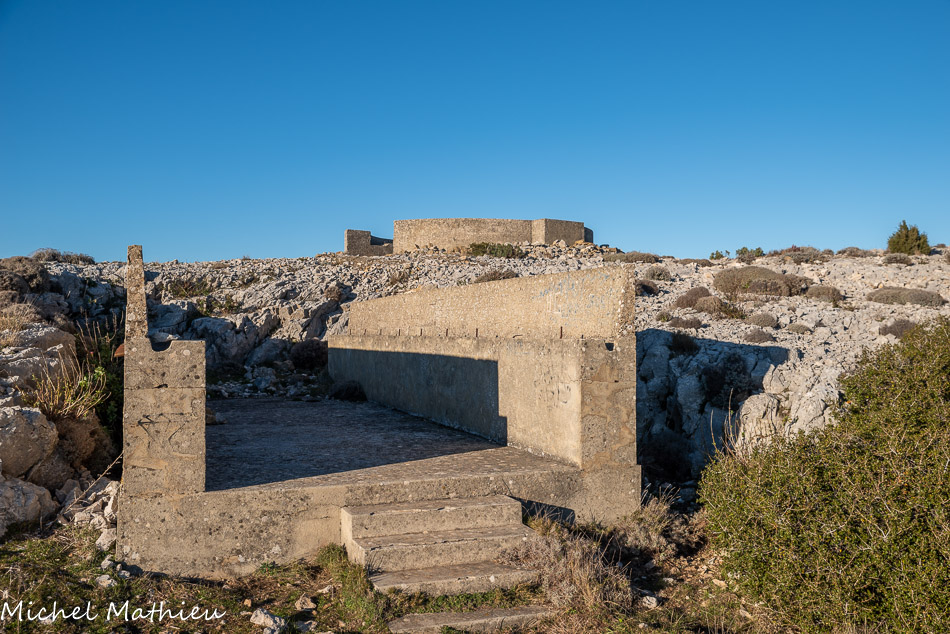

Le projet comporait six abris en surface pour personnel ou des magasins à munitions de la batterie, couverts de toits en tôle ondulée, prenant appui dans les rigoles latérales, sur murs en béton. Au-dessus, une alvéole ou cuve à canon.
60
Le Mont Caume Ouest
Un autre abri était destiné à la remorque-radar. Dès les années 1960, la batterie de D.C.A. n’est plus armée et l’ouvrage Ouest est laissé à l’abandon.
61
Le Mont Caume Est
L'ouvrage Est, le plus étendu en surface et plus haut, fut conçu pour accueillir deux batteries de 5 plates-formes d'artillerie. A l'extrémité nord-ouest de cet ouvrage étaient aménagées 3 à 4 plates-formes plus sommaires.
62
Le Mont Caume Est

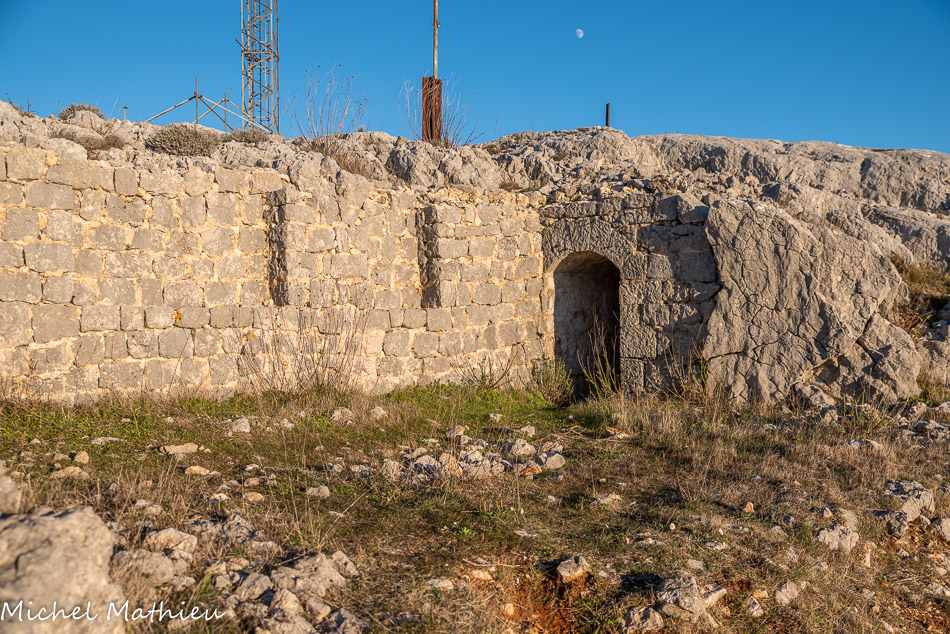

Une entrée de souterrain.
63
Le Mont Caume Est
64
Le Mont Caume Est

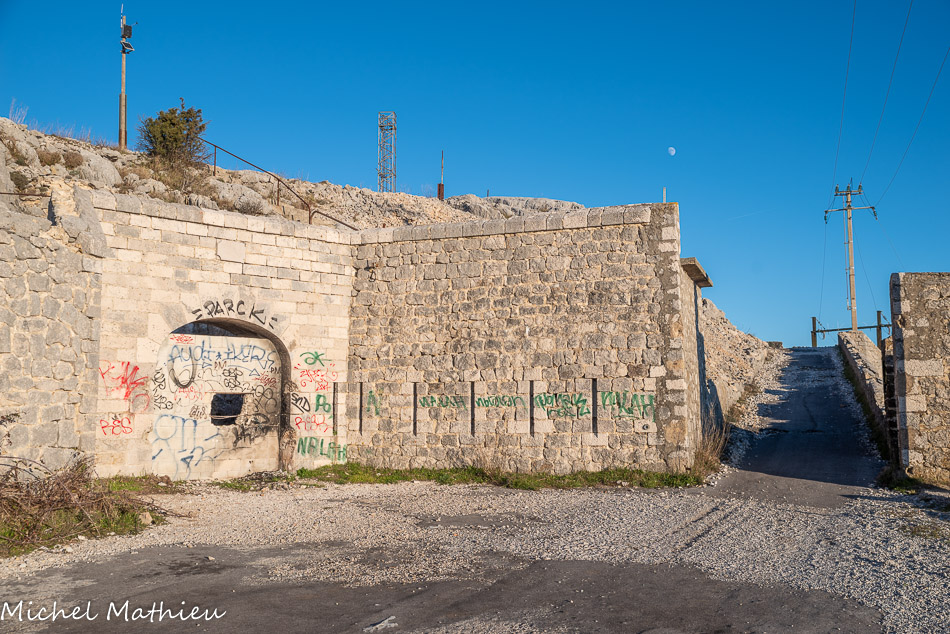

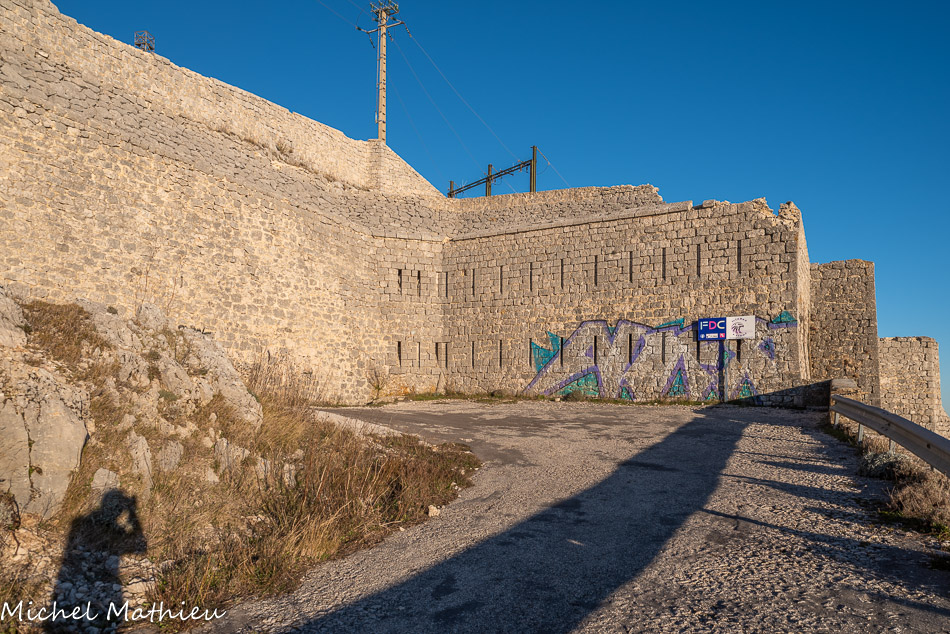

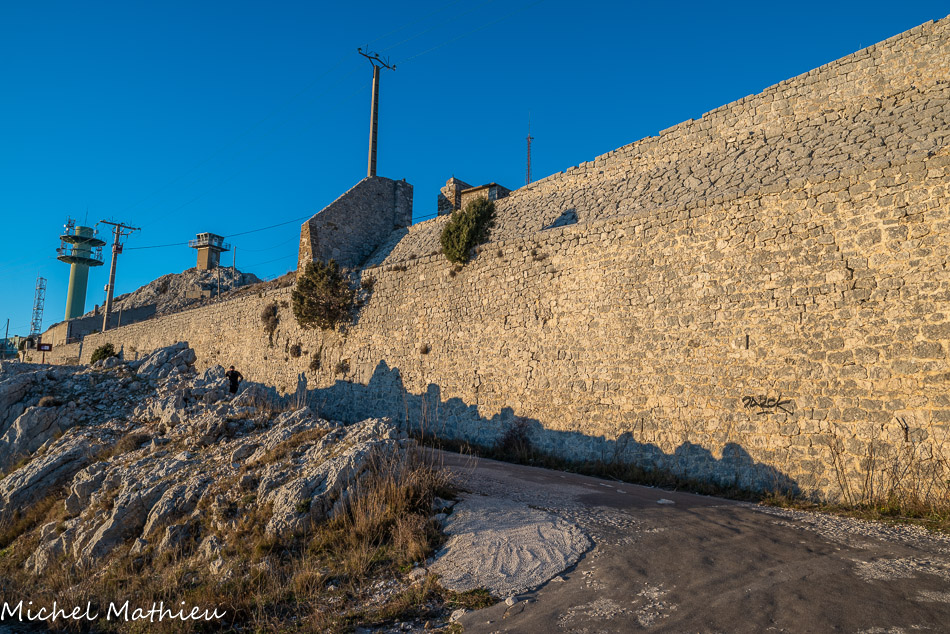

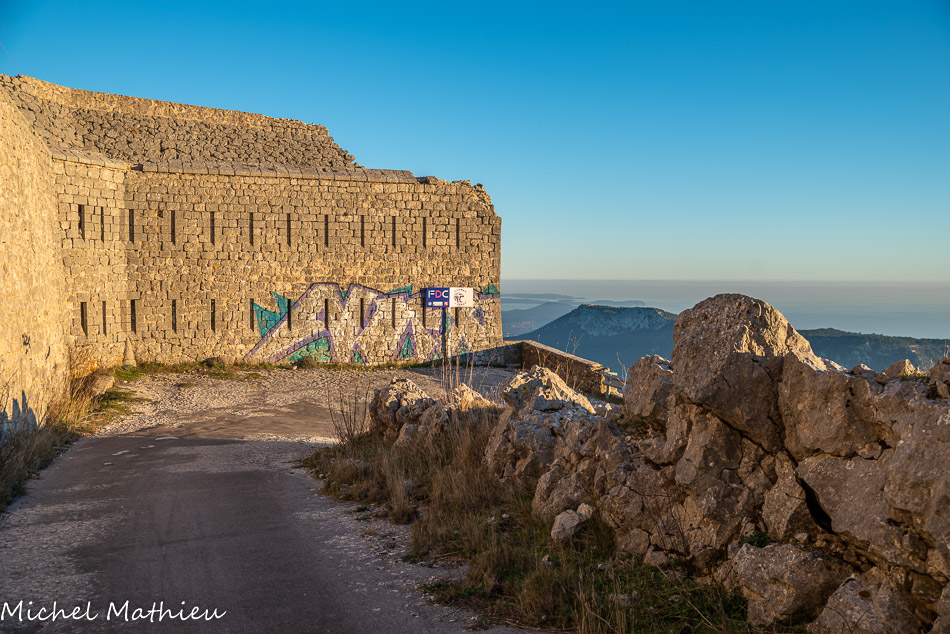

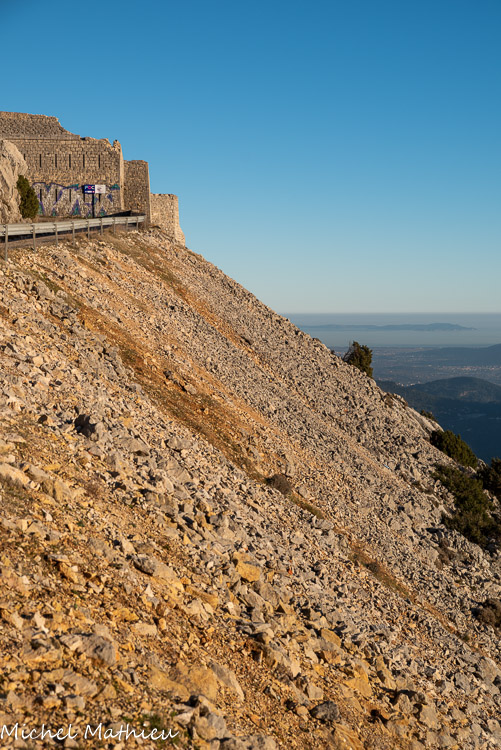

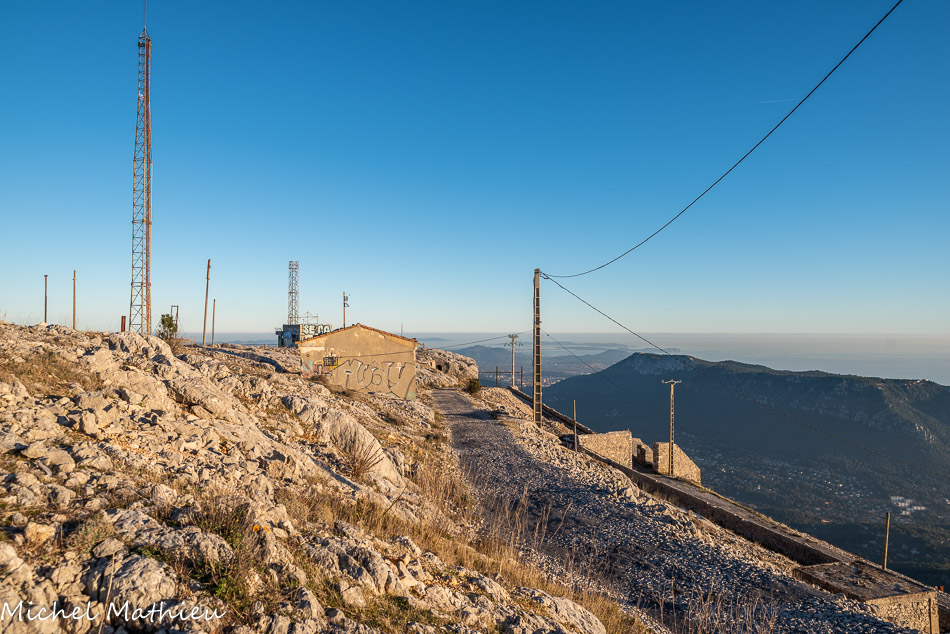

Chemin d'accès et alignement de la moitié gauche, haute, du front de gorge de l'enceinte.
65
Le Mont Caume Est

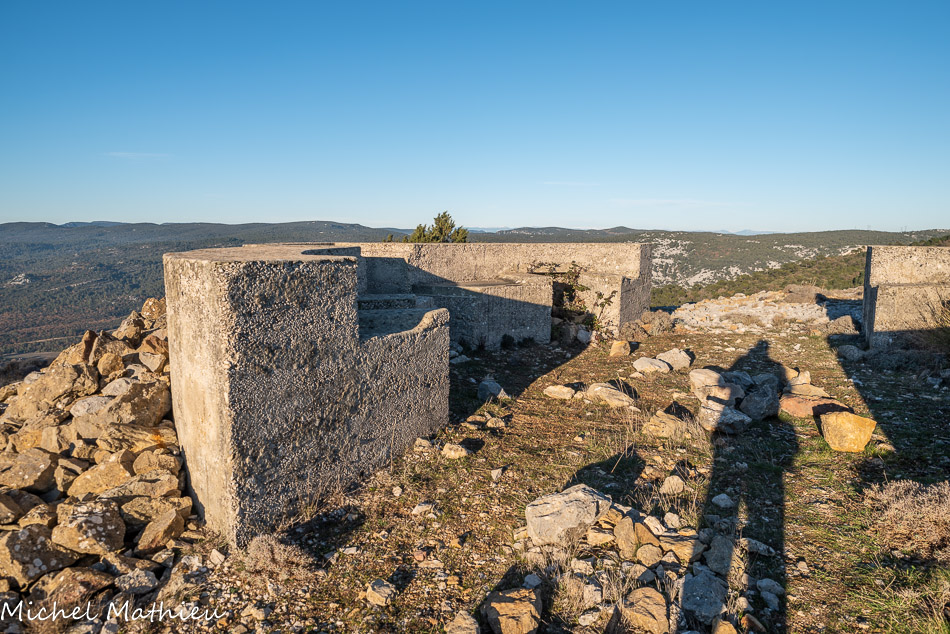

Second flanc défensif crénelé casematé ou blockhaus du front de gorge.
66
Le Mont Caume Est
Blockhaus du front de gorge.
67
Le Mont Caume Est
Second flanc défensif crénelé casematé ou blockhaus du front de gorge.
68
Le Mont Caume Est
Intérieur d'une casemate d'étage.
69
Le Mont Caume Est

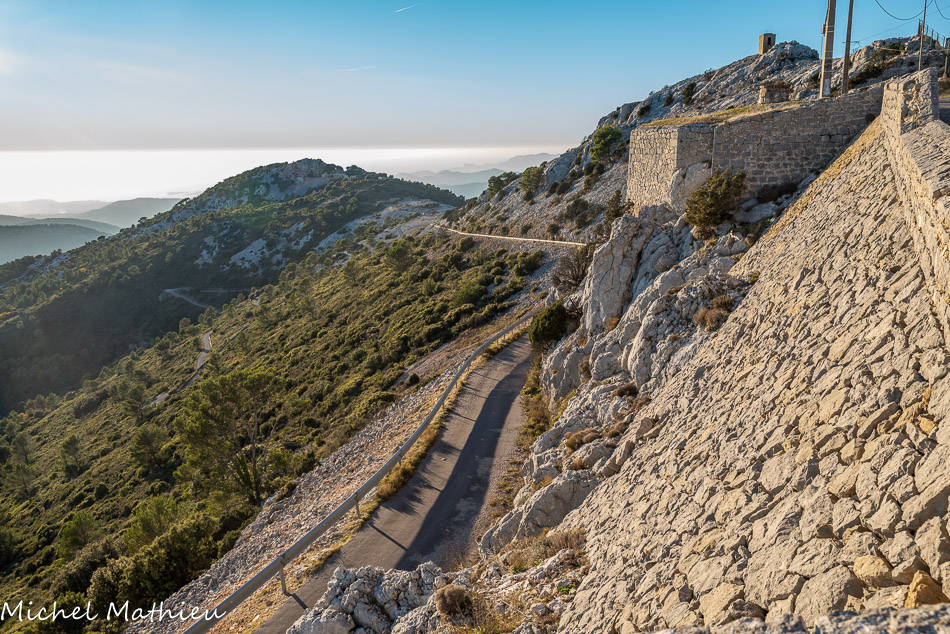

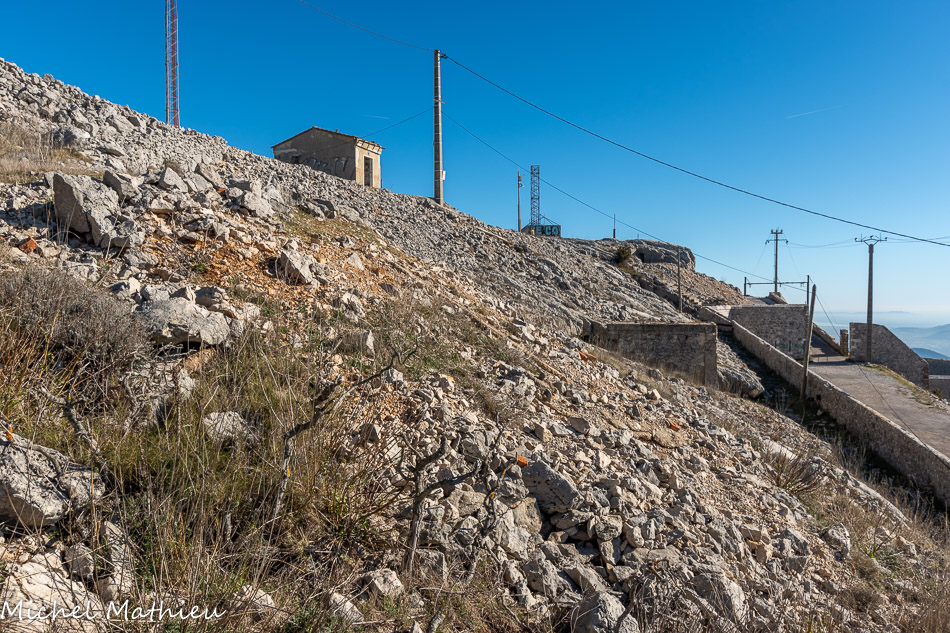

Chemin d'accès en lacets.
70
Le Mont Caume Est

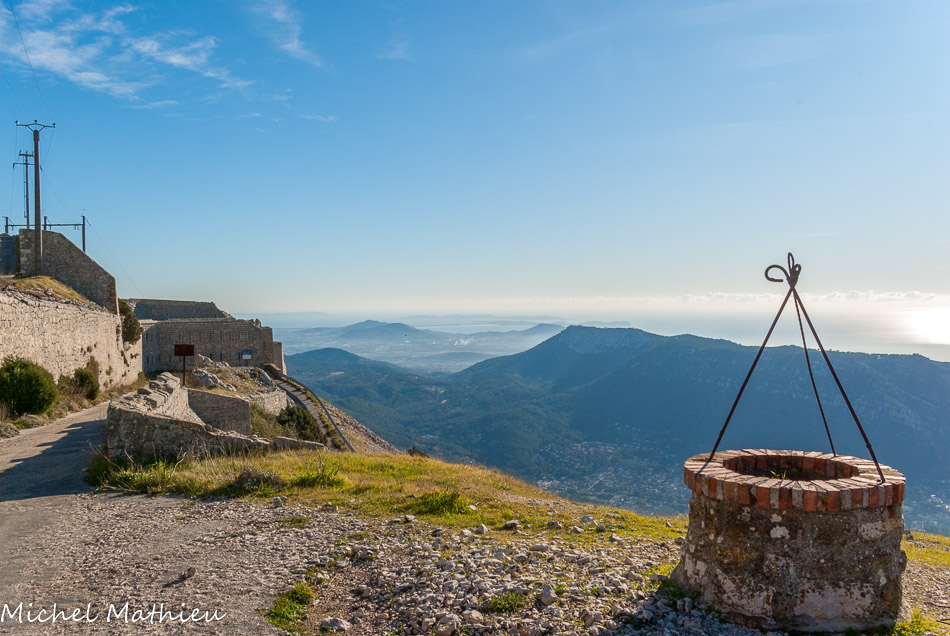

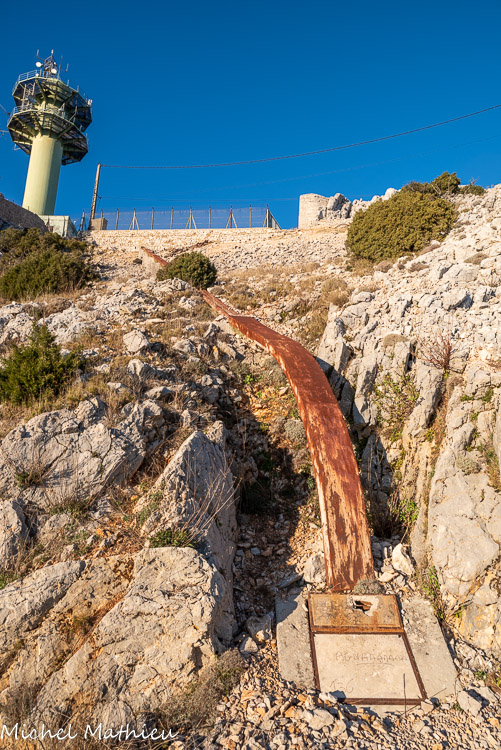

Puits donnant accès à une citerne de 100 m3 du baraquement qui se trouve au-dessus.
71
Le Mont Caume Est

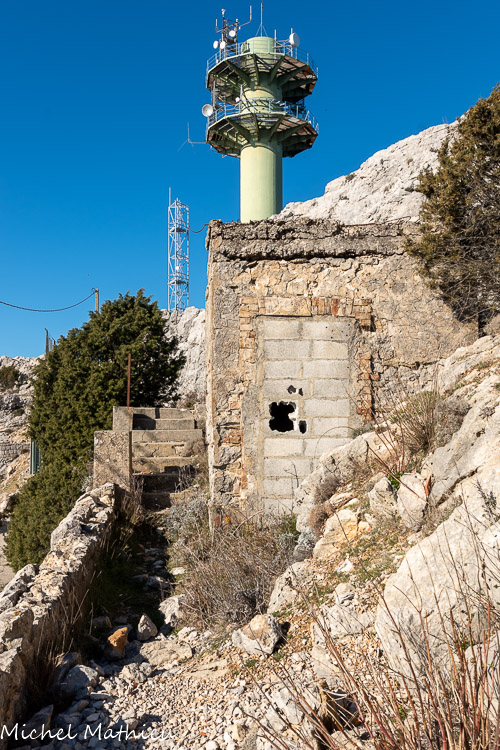

Entrée actuelle percée lors de la construction des radars.
72
Le Mont Caume Est

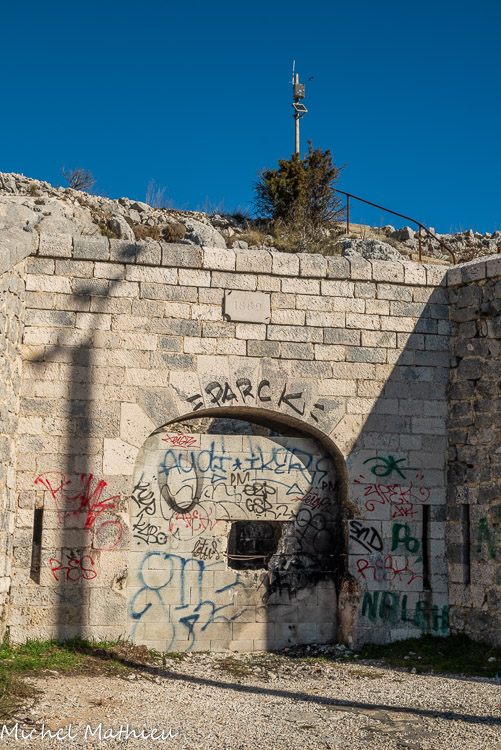

Ancienne porte de l'ouvrage millésimée 1889 encadrée de flancs crénelés, vue extérieure. Le flanc de droite a été repercé par la porte actuelle.
73
Le Mont Caume Est
Ancienne porte de l'ouvrage millésimée 1889 encadrée de flancs crénelés, vue extérieure.
74
Le Mont Caume Est

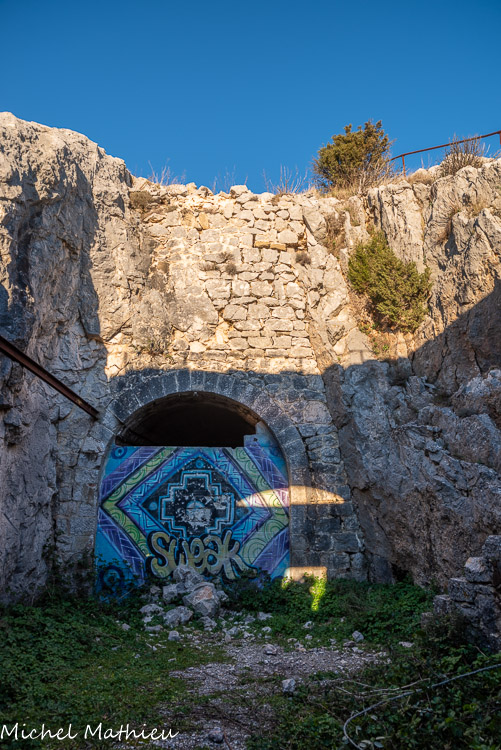

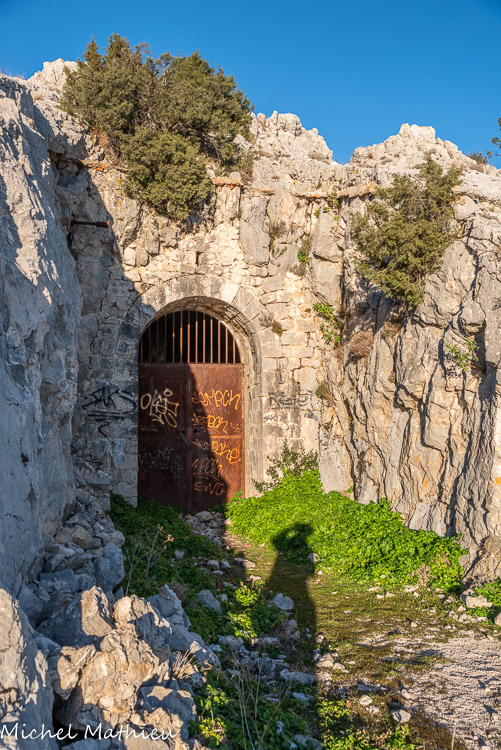

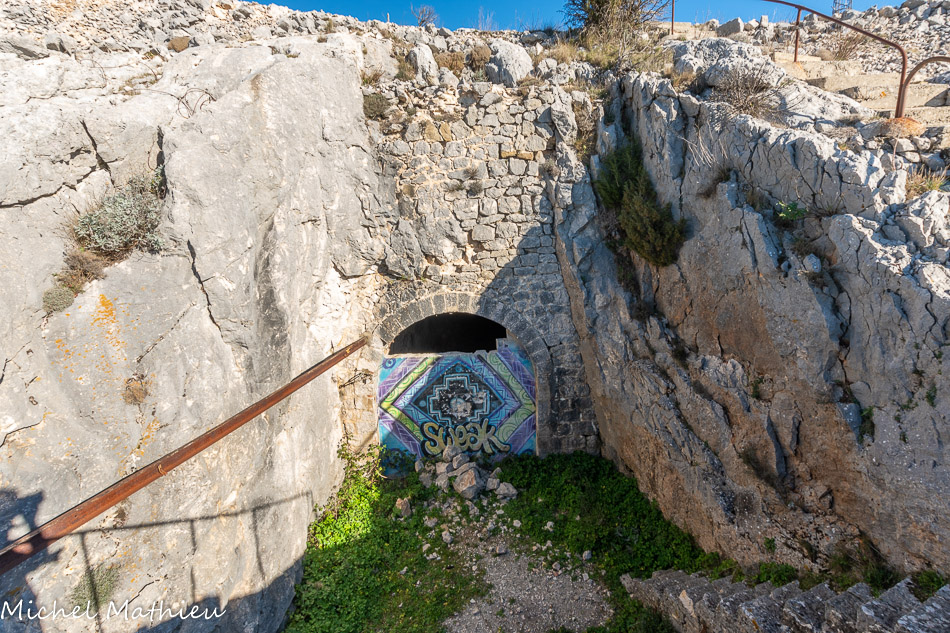

Porte d'entrée (murée) du souterrain-caverne au fond de la courette encaissée de l'ancienne porte. C'est une grande arcade de gabarit charretier à arc plein-cintre. Il fallait passer par cette arcade d'entrée et par le souterrain pour desservir les batteries.
75
Le Mont Caume Est

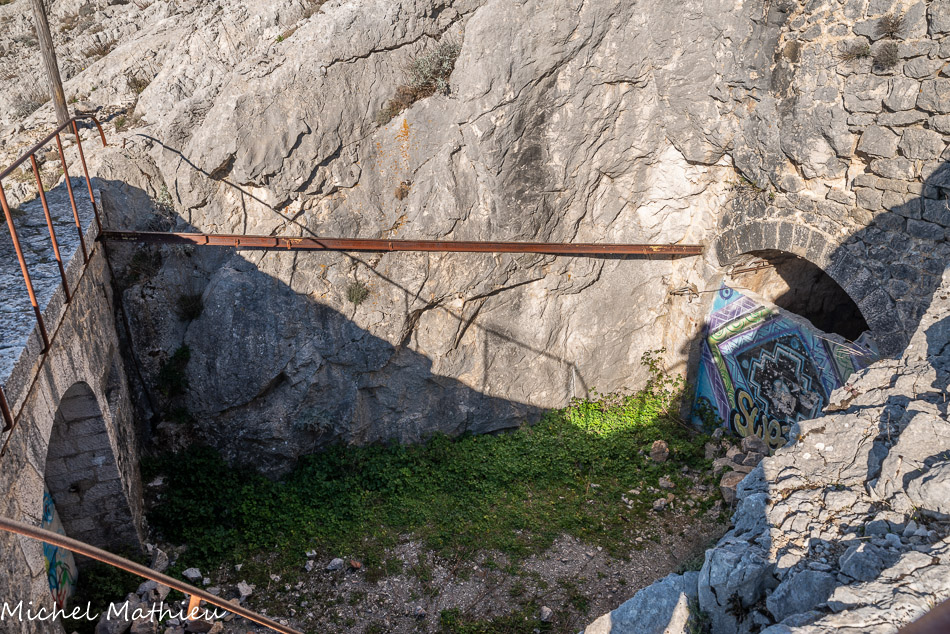

La courette encaissée de l'ancienne porte.
76
Le Mont Caume Est
L'ancienne porte est constituée d'une grande arcade de gabarit charretier à arc plein-cintre.
77
Le Mont Caume Est
La courette encaissée de l'ancienne porte.
78
Le Mont Caume Est

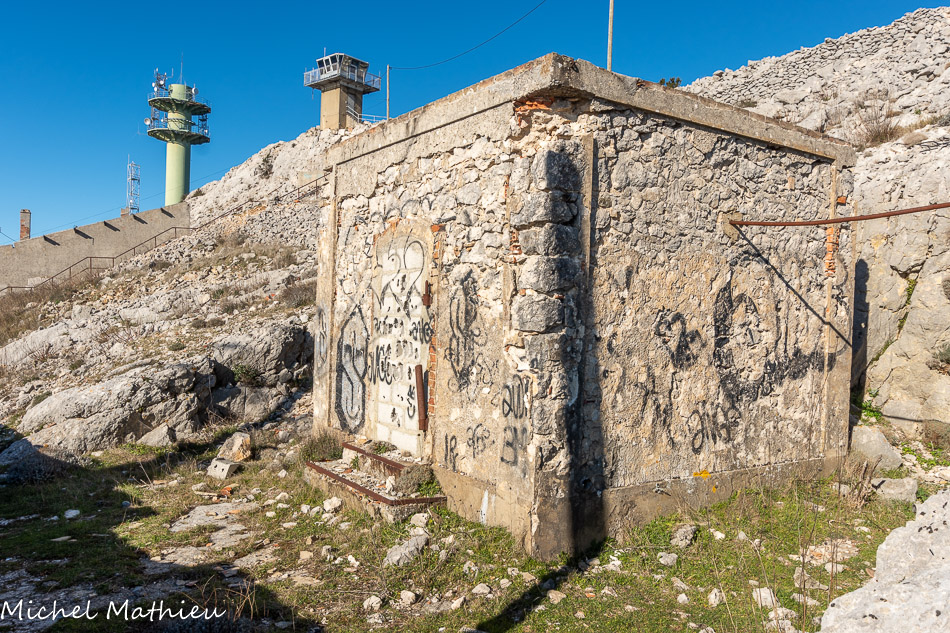

Un magasin dans l'enceinte du front de gorge.
79
Le Mont Caume Est

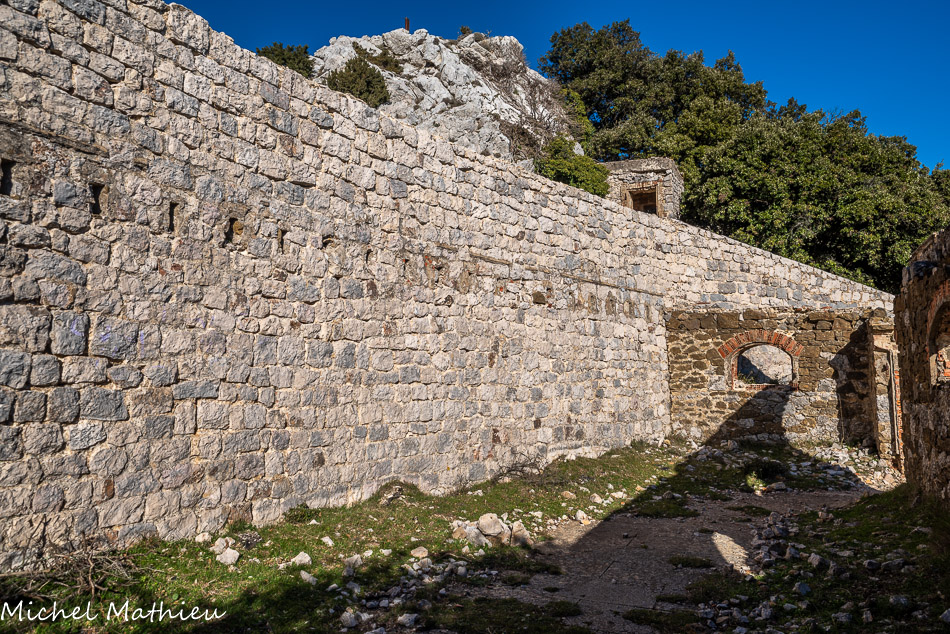

Ancien barraquement du casernement, dans l'enceinte du front de gorge.
80
Le Mont Caume Est
Ancien barraquement du casernement, dans l'enceinte du front de gorge.
81
Le Mont Caume Est
Ancien barraquement du casernement, dans l'enceinte du front de gorge.
82
Le Mont Caume Est
Un magasin dans l'enceinte du front de gorge.
83
Le Mont Caume Est
Ancien barraquement du casernement, dans l'enceinte du front de gorge. Les latrines.
84
Le Mont Caume Est

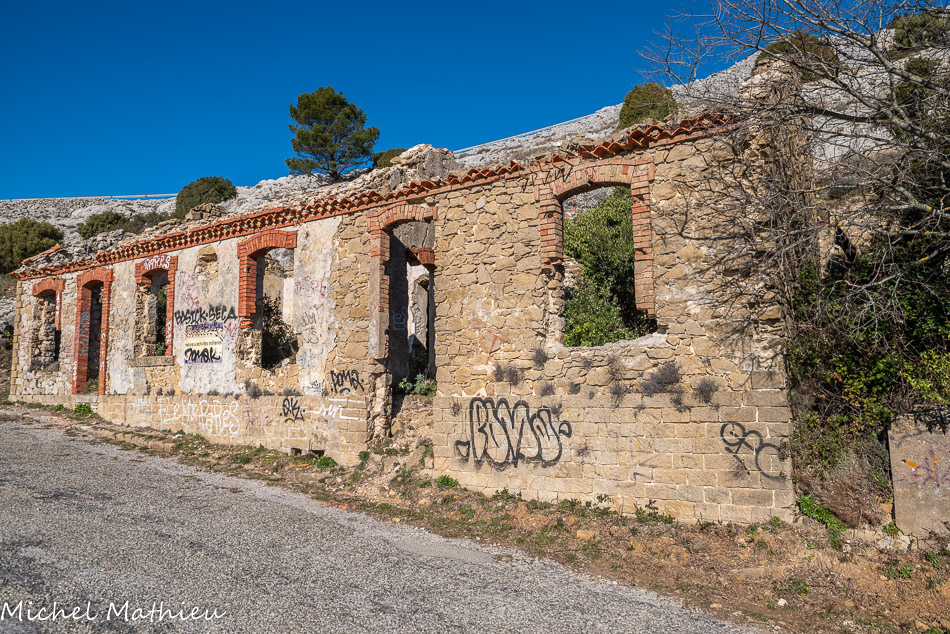

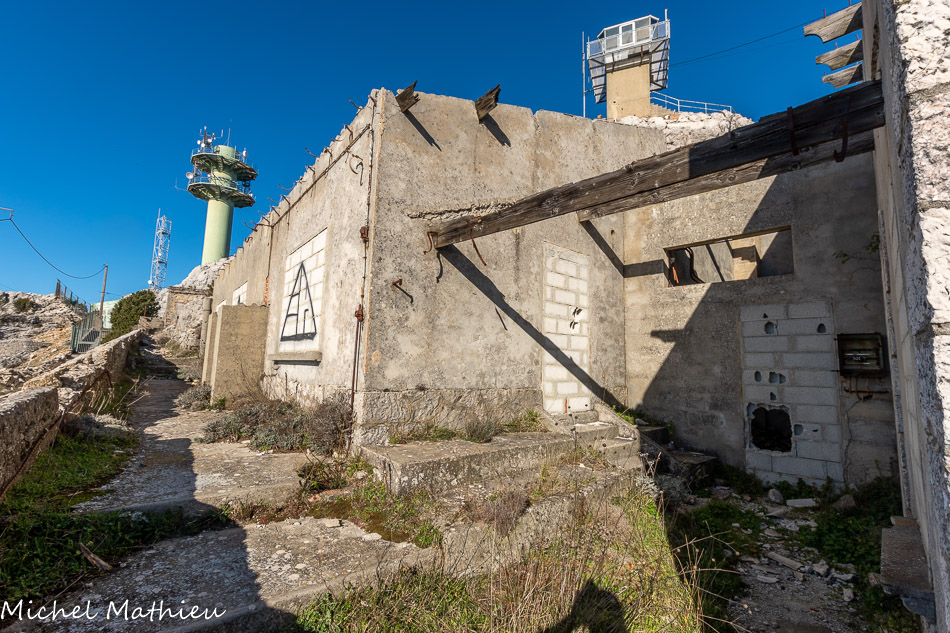

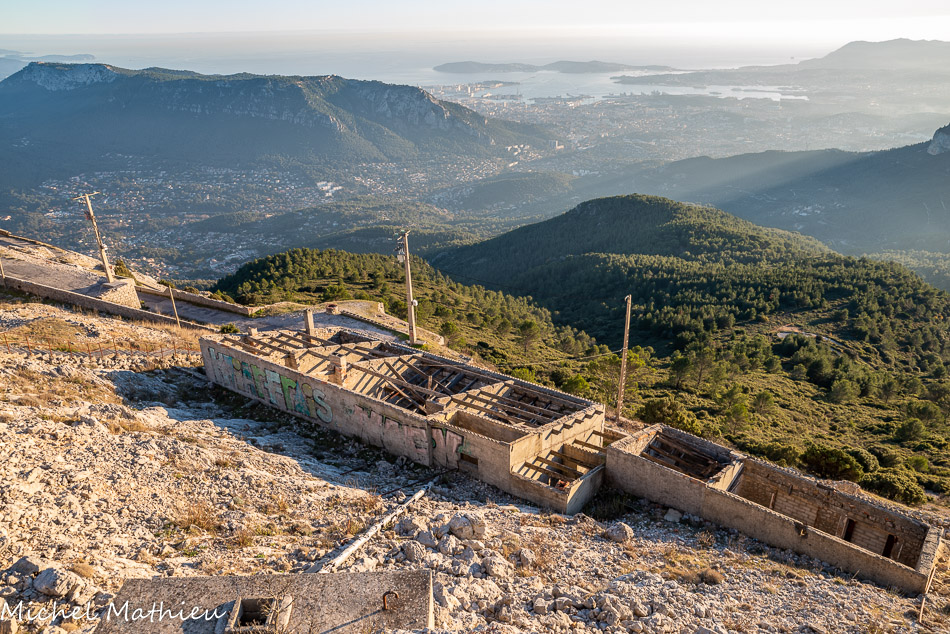

Ancien barraquement du casernement (remanié et découvert), dans l'enceinte du front de gorge. A droite, échelonnés au revers du même mur d’enceinte du front de gorge, d’autres petits bâtiments militaires à usage de magasins (à projectiles, à pétrole) et de latrines.
85
Le Mont Caume Est
86
Le Mont Caume Est
87
Le Mont Caume Est
88
Le Mont Caume Est
89
Le Mont Caume Est
Une entrée de galerie. Derrière le Mont Coudon, les îles de port Cros et du Levant. A sa doite, le mont des Oiseaux . Derrière le tombolo qui relie la presqu'île de Giens. Derrière, 'lîle de Porquerolles, le Mont Faron.
90
Le Mont Caume Est

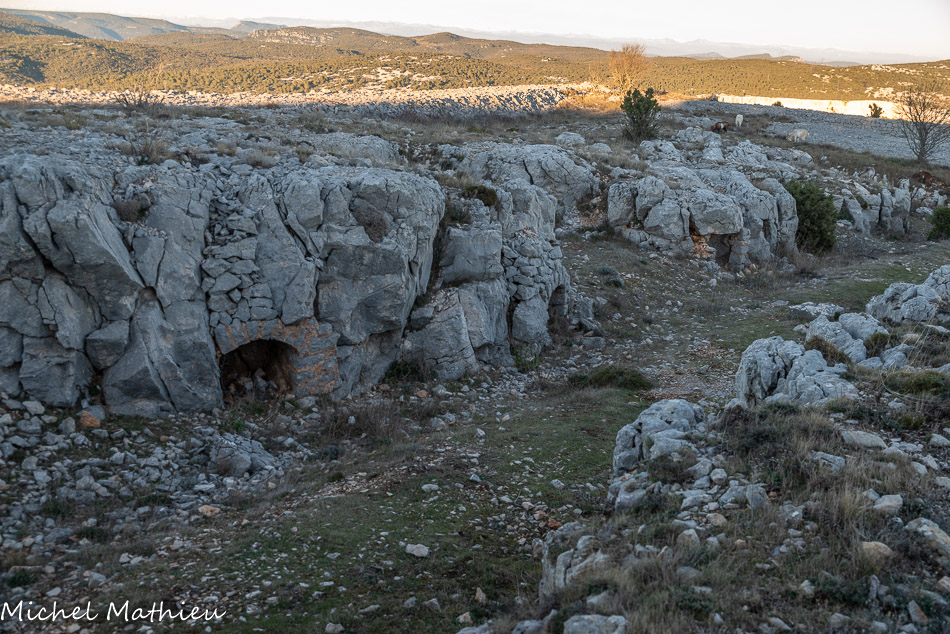

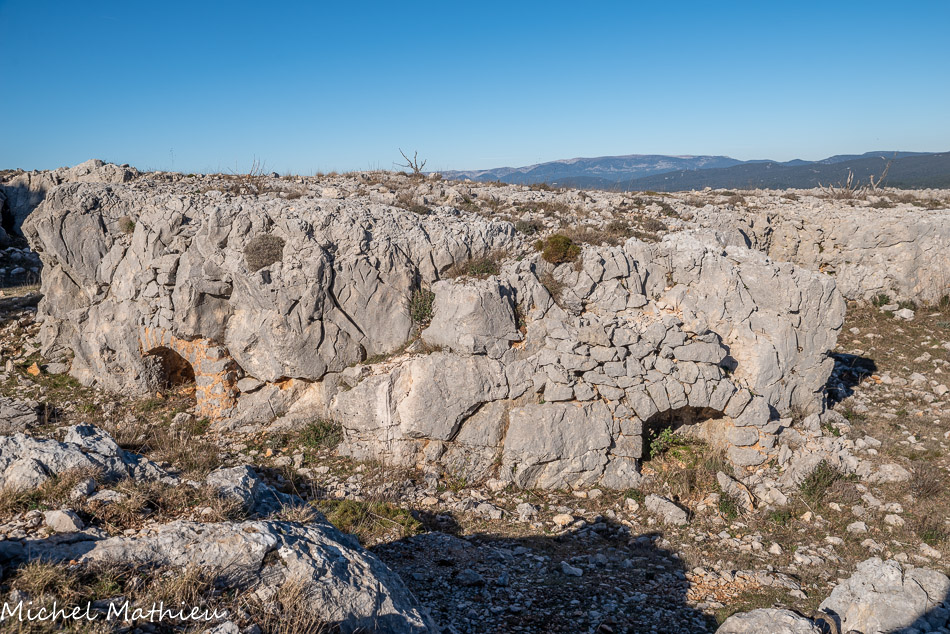

Egalement taillées dfans le roc, et actuellement en ruines, les plates-formes de la seconde batterie sont plus élaborées et d'aspect moins informe. Le fond comporte un revêtement maçonné en moellons calibrés, avec ressaut d'épaisseur continu ou formant des niches, et des issues latérales piétonnes couvertes d'un arc segmentaire en pierre de taille, desservant les galeries casematées rectilignes de communication à couvert d'une plate-forme à l'autre.
91
Le Mont Caume Est

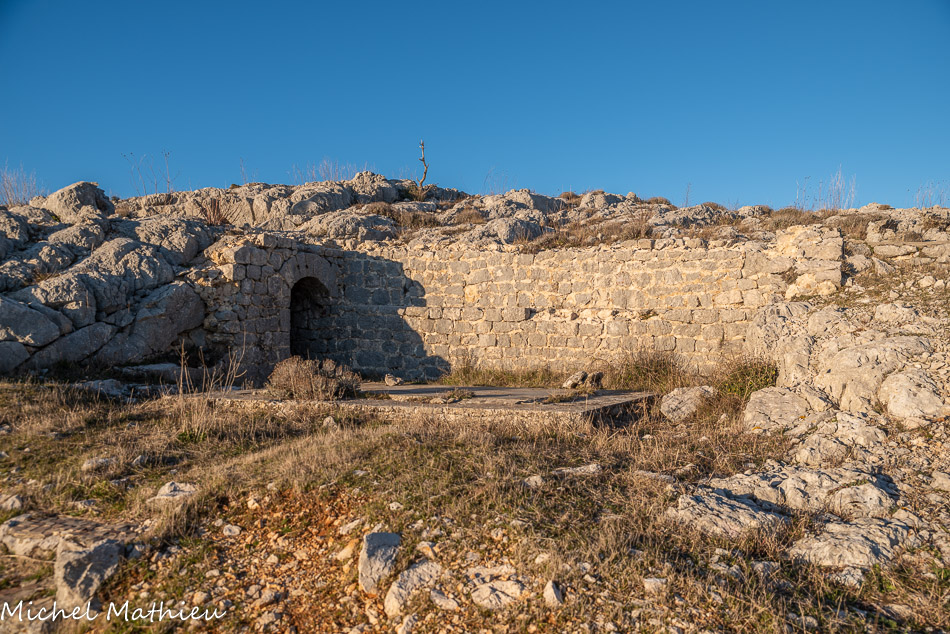

Ruines d'une plate-forme d'artillerie, mur de fond et issue latérale d'une des galeries casematées reliant les plates-formes de la seconde batterie.
92
Le Mont Caume Est
Ruines d'une plate-forme d'artillerie, mur de fond et issue latérale d'une des galeries casematées reliant les plates-formes de la seconde batterie. Cette plate-forme conserve une forme cimentée au sol, qui semble témoigner d'une utilisation postérieure.
93
Le Mont Caume Est
Galerie reliant les plates-formes de la seconde batterie, avec, au sol, des petites niches pour les munitions.
94
Le Mont Caume Est

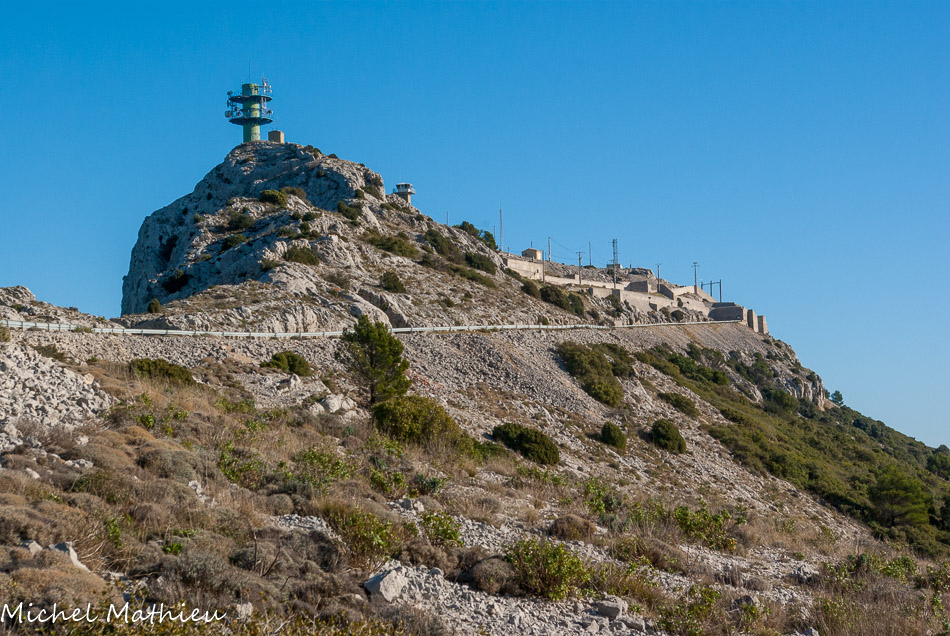

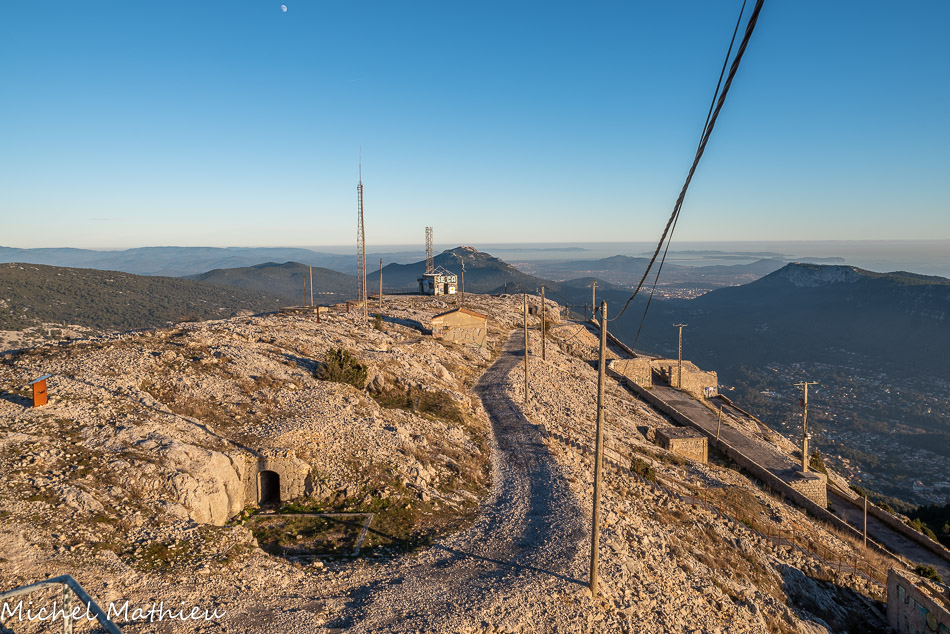

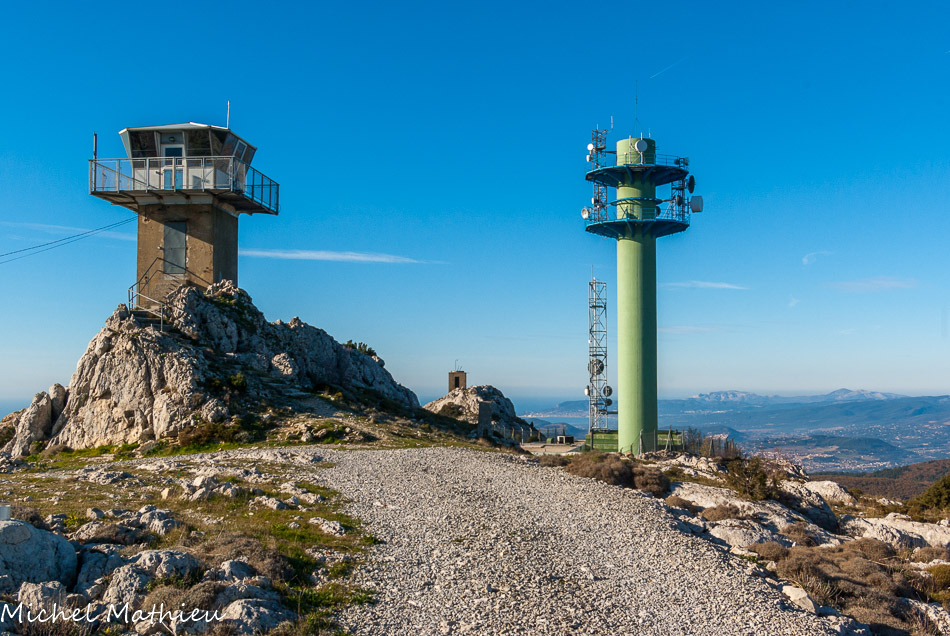

Le relais est à usage civil pour les télécommunications et militaire. Fermée l'hiver, la vigie ouvre au printemps ; c'est un poste de surveillance stratégique des feux de forêt de l'Office national des forêts en saison estivale. Au fond, La Ciotat, le cap Canaille et le Massif des Calanques.
95
Le Mont Caume Est

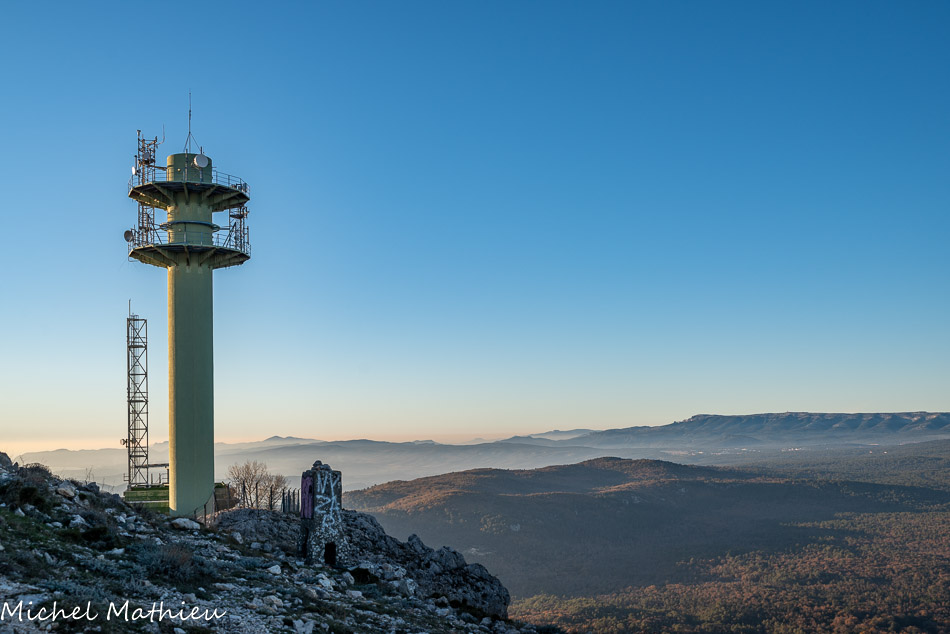

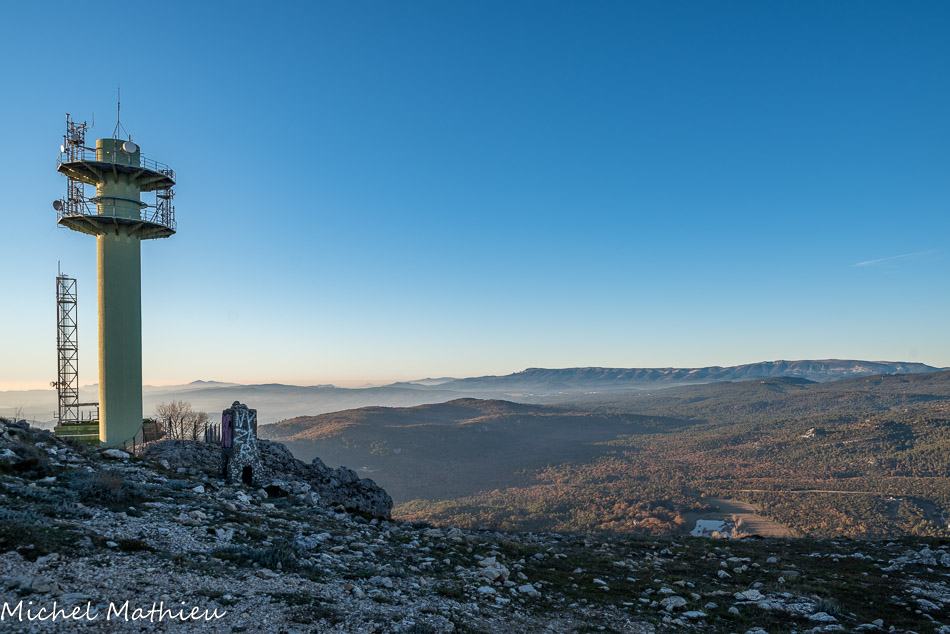

Le radar principal antiaérien a été remplacé en 1969 par la grande antenne relais actuelle. Au fond, le Massif des Calanques, le Garlaban, le pic de Bertagne et la chaîne de la Sainte Baume.
96
Le Mont Caume Est

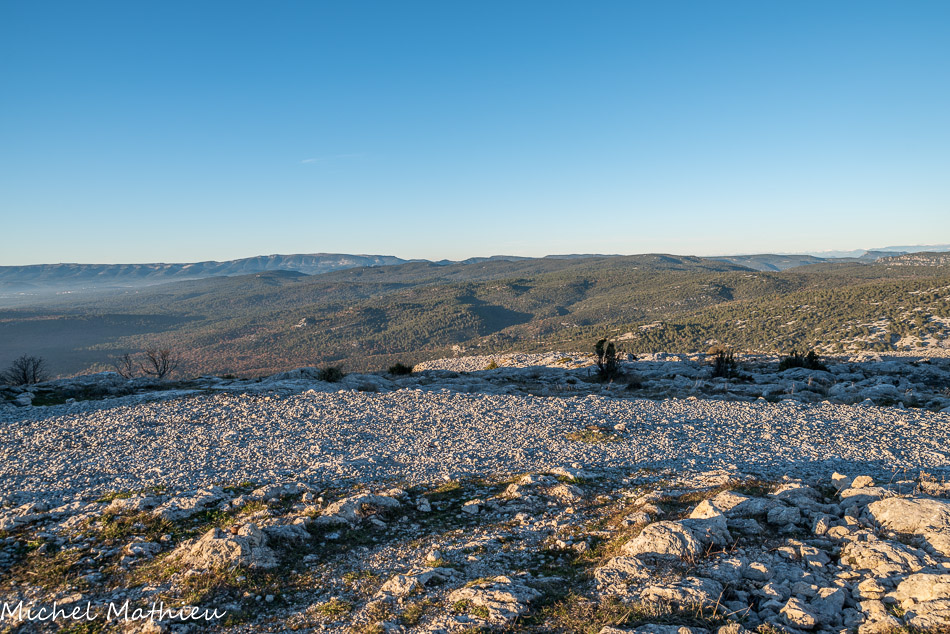

Le pic de Bertagne et la chaîne de la Sainte Baume.
97
Le Mont Caume Est
Panorama Nord, du cap Canaille à la barre de saint Quinis.
98
Le Mont Caume Est
Le radar principal antiaérien a été remplacé en 1969 par la grande antenne relais actuelle. Au fond, le cap Canaille, le Massif des Calanques, le Garlaban au centre, le pic de Bertagne et la chaîne de la Sainte Baume.
99
Le Mont Caume Est
Au fond, le Garlaban, le pic de Bertagne et la chaîne de la Sainte Baume.
100
Le Mont Caume Est
Au fond, la chaîne de la Sainte Baume, le signal des Béguines et à droite Le Petit et le Gros Bessillon, la montagne de la Loube, et tout au fond les Préalpes de Digne et Castellane.
101
Le Mont Caume Est
Le Petit et le Gros Bessillon dans l'échancrure, la montagne de la Loube, la barre de Saint-Quinis, et tout au fond les Préalpes de Digne et Castellane.
102
Le Mont Caume Est

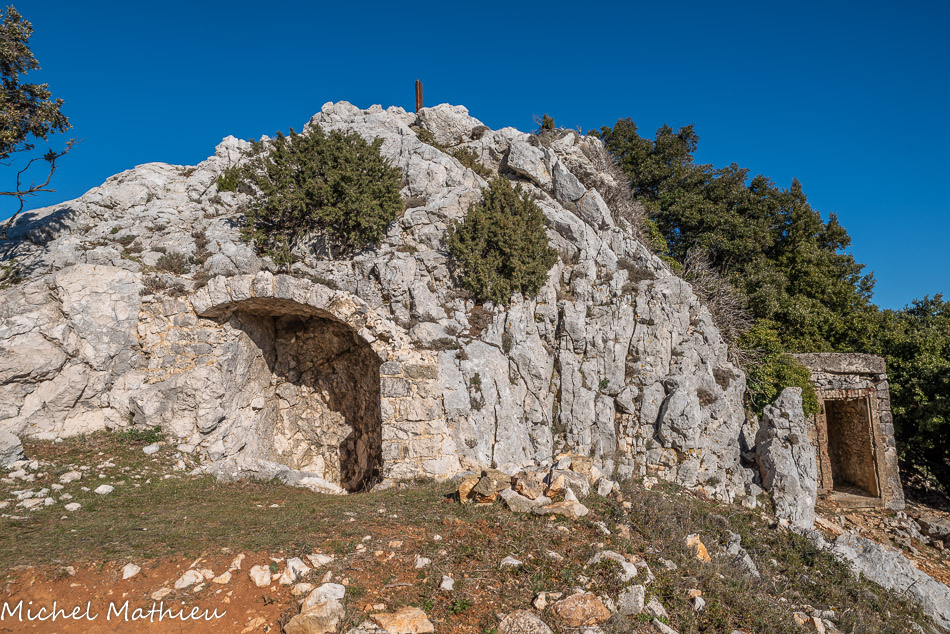

Les cinq plates-formes d'artillerie de la première batterie, directement taillées dans le roc, sont actuellement en ruines. Les seuls aménagements maçonnés encore visibles sont de petites niches à munitions mises en oeuvre en blocage et moellons équarris dans des anfractuosités du roc.
103
Le Mont Caume Est

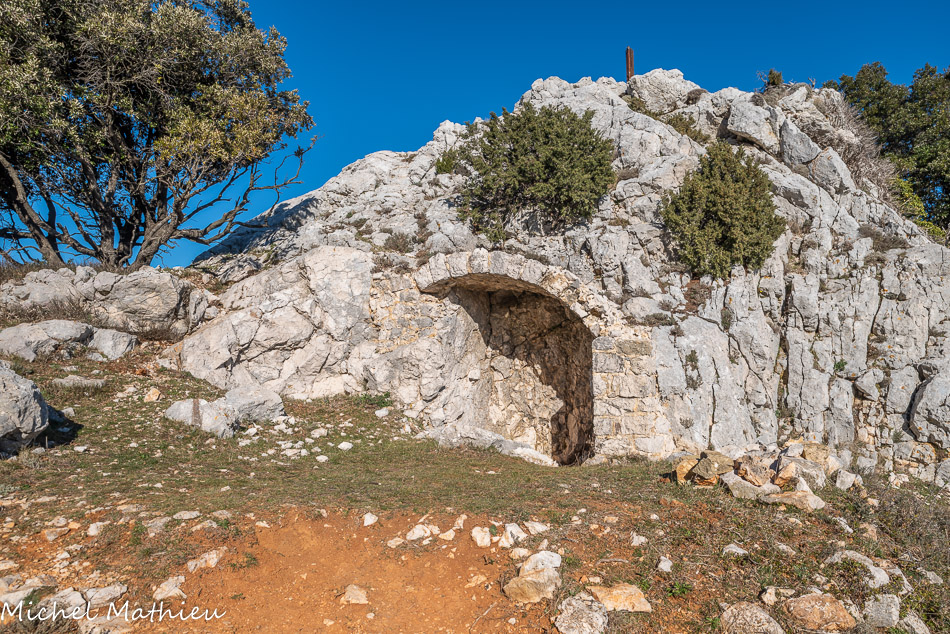

Ruines des plates-formes d'artillerie taillées dans le roc de la première batterie. Petites niches à munitions mises en oeuvre en blocage et moellons équarris dans des anfractuosités du roc.
104
Le Mont Caume Est
Ruines des plates-formes d'artillerie taillées dans le roc de la première batterie. Petites niches à munitions mises en oeuvre en blocage et moellons équarris dans des anfractuosités du roc.
